MOS管下拉电阻感化,栅源(G-S)极下拉电阻-KIA MOS管
信息来历：本站 日期：2024-02-26
MOS是电压驱动元件，对电压很敏感，悬空的G很轻易接管内部搅扰使MOS导通，内部搅扰旌旗灯号对G-S结电容充电，这个细小的电荷可以或许贮存很永劫候。

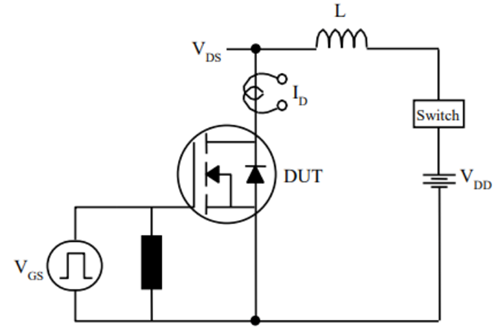

在实验中G悬空很风险，良多就由于如许爆管，G接个下拉电阻对地，旁路搅扰旌旗灯号就不会直通了，普通可以或许10~20K。这个电阻称为栅极电阻。
感化1：为场效应管供给偏置电压;
感化2：起到泻放电阻的感化(掩护栅极G~源极S)。
起首第一个，“偏置电压”：

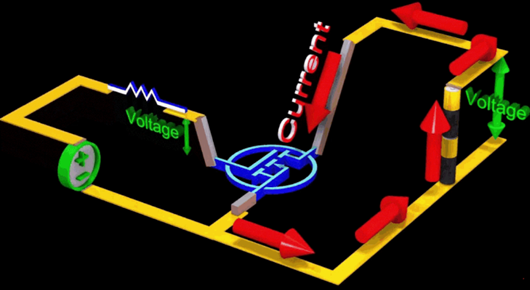

咱们晓得MOSFET普通栅极电压比源极电压超出跨越必然的电压，能力够让其开启，这里的电压差被称为门源电压。
借使在这里不电阻起到偏置电压的感化，那末 MOSFET 的源极电压会由于跟着负载电流的变更而变更，致使门源电压呈现变更，从而影响 MOSFET 任务状况。
当插手电阻今后，电阻会经由进程电压降来微MOSFET供给一个不变的偏置电压，不变 MOSFET 的任务状况。
第二个感化的道理阐发，掩护栅极G~源极S，场效应管的G-S极间的电阻值是很大的，如许只需有少许的静电就可以使他的G-S极间的等效电容两头发生很高的电压，若是不实时把这些少许的静电泻放掉，两头的高压就有可以或许使场效应管发生误举措，乃至有可以或许击穿其G-S极。这时候栅极与源极之间加的电阻就可以把上述的静电泻放掉，从而起到了掩护场效应管的感化。
MOSFET栅极（G）-源极（S）的下拉电阻具体诠释
MOSFET是高阻抗器件，在栅极（G）和源极（S）之间，存在一层绝缘体，即二氧化硅（SiO2）。MOS管有一个米勒效应，咱们为了防止管子永劫候逗留在一个米勒平台上，会挑选加速MOS管的导通与关断时候，削减开关的消耗。

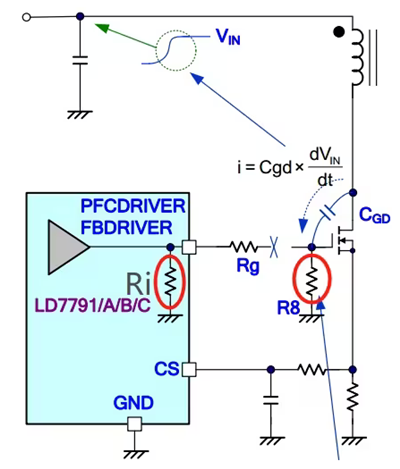

一旦MOSFET驱动非常，米勒电容可以或许会经由进程电流给栅极（G）和源极（S）充电，接着小电流高阻抗对应着高电压，栅极电压被充电，如若跨越门坎电压“Vgs(th)”，则易致使MOSFET从头守旧，这是非常风险的。
下拉电阻对电荷的泄放途径
另外，当MOSFET用于开关电路时，在开关进程中，若是栅极电压不实时降上去，极易致使MOSFET处于局部导通状况，随后发生大批的热量，形成MOSFET破坏。再栅极（G）和源极（S）之间增添一个恰当的下拉电阻，可以或许起到加速栅极电压的降落速率的感化，从而掩护MOSFET。
