电源滤波器是一种由电容、电感和电阻构成的滤波器，它的感化是：对特定频次的频点或该频点之外的频次停止有用滤除，获得所须要的有用旌旗灯号。

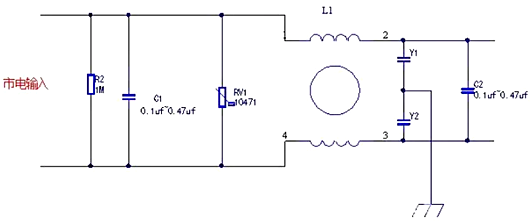

下图是电源滤波器典范电路图
C1、C2是差模电容器，普通称为X电容，电容容量良多时辰挑选在0.01μF到0.47μF之间；Y1和Y2是共模电容，普通称为Y电容，电容量不宜过大，普通在几十纳法摆布，选的太大轻易引发泄电；
L1为共模扼流圈，它为同向绕在统一个铁氧体环上的一对线圈，电感量约为几毫亨，对共模搅扰电流，两个线圈发生的磁场是同标的目的的，共模扼流圈表现出较大的阻抗，从而起到衰减搅扰旌旗灯号的感化；
而对差模旌旗灯号，两个线圈发生的磁场对消，是以不会影响到电路的机能。须要注重的是这是一级滤波器电路，若是想要结果获得更好能够接纳二级滤波。

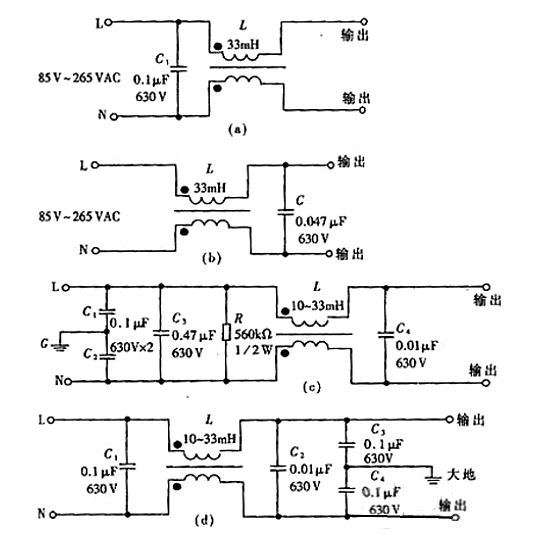

开关电源为减小体积、下降本钱，单片开关电源普通接纳简略单纯式单级EMI滤波器，典范电路图所示。
图（a）与图（b）中的电容器C能滤除串模搅扰，区分仅是图（a）将C接在输入端，图（b）则接到输入端。图（c）、（d）所示电路较庞杂，按捺搅扰的结果更佳。图（c）中的L、C1和C2用来滤除共模搅扰，C3和C4滤除串模搅扰。
R为泄放电阻，可将C3上堆集的电荷泄放掉，防止因电荷堆集而影响滤波特征;断电后还能使电源的进线端L、N不带电，保障利用的宁静性。图（d）则是把共模搅扰滤波电容C3和C4接在输入端。
