IGBT是电力节制和电力转换的焦点器件，是由BJT（双极型晶体管）和MOS（绝缘栅型场效应管）构成的复合全控型电压驱动式功率半导体器件，具备高输出阻抗，低导通压降，高速开关特征和低导通状况消耗等特色，很是适合高电压和高电流的光伏逆变器、储能装配和新动力汽车等电力电子利用。
双脉冲测试
为了评价功率器件的静态参数，凡是采用的丈量体例是双脉冲测试。经由进程两个脉冲，去节制器件的开关开关，而后测试在开关进程中的一些参数目标。
对照差别开关管参数及机能，同时能够获得开关管开关进程中的参数，评价驱动电阻数值是不是适合，是不是须要接收电路等。并且能够考量开关管在现实电路中的现实表现，反向规复电流，关断电压尖峰，守旧关断时候等。

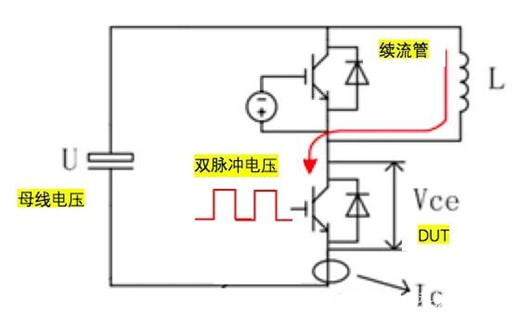

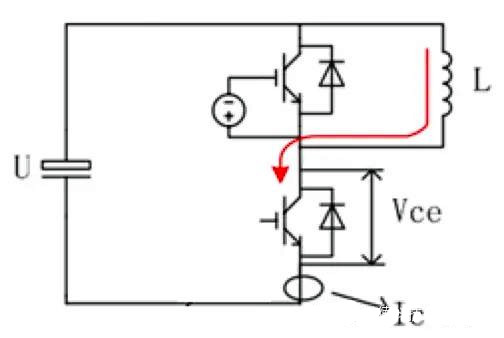

将双脉冲电压加在在DUT的VGS上。当第一个脉冲施加以后，DUT处于导通状况，而下面的管子一向处于封闭状况，那末电流就顺着白色箭头的标的目的，经由进程电感从上往下流过DUT，因为电感的电流不能瞬变，以是导通电流有一个从零起头逐步增添到最大的进程。
电流回升的斜率能够用U/L获得。如母线电压是1000V，电感是100uH，那末电流从零回升到100A的时候便是10us。
当电流到达最大（如100A），那就能够把DUT封闭了，那DUT管子会间接断开。这时候能够测试管子关断进程中的一些参数，比方关断时候、关断消耗、关断时的VDS震动等。

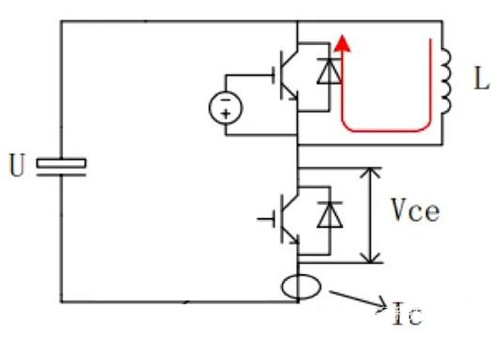

那末在关断时代，因为电感的电流不能瞬变，以是这个电流会持续顺着箭头的标的目的停止续流，以是下面这个管子又叫续流管。那这个进程中因为时候很是短，咱们能够以为电感上的电流是不变的。
