乙类功率缩小器的特色、道理、电路-KIA MOS管

乙类功率缩小器也称为B类功率缩小器，也是一种线性缩小器。甲类缩小器的效力低，普通仅用小功率缩小或旌旗灯号缩小操纵，真正用于大功率缩小的是乙类（B类）或甲乙类（AB类）功放。

乙类功放是指正弦旌旗灯号的正负两个半周别离由推挽输入级的两“臂”轮番缩小输入的一类缩小器，每“臂”的导电时辰为旌旗灯号的半个周期。乙类缩小器的长处是效力高，错误谬误是会产生交越失真。

乙类功放（B类功放）缩小的任务体例是当无讯号输入时，输入晶体管不导电，以是不耗损功率。当有讯号时，每对输入管各缩小一半波形，相互一开一关轮番任务实现一个全波缩小，在两个输入晶体管轮换任务时便产生交越失真，是以构成非线性。

B类功率缩小器在任务的时辰晶体管的正负通道处于封闭状况。当正相旌旗灯号过去的时辰只要正雷同道任务，而负雷同道封闭。两个通道不会同时任务，以是不旌旗灯号的局部，完整不会呈现功率丧失。可是当正负通道开启封闭时，会呈现逾越失真，特别低电平的时辰，是以B类功率缩小器不是真正意思的高保真功率缩小器。

乙类功率缩小器任务道理

乙类功放的特色是直流偏置电流几近0，如许便能够使得在不输入旌旗灯号Vi的时辰，不在保持偏置电流上华侈功耗，进而进步任务效力。如许做的价格是电路会略微庞杂一点，须要两个互补的缩小电路能力做到。

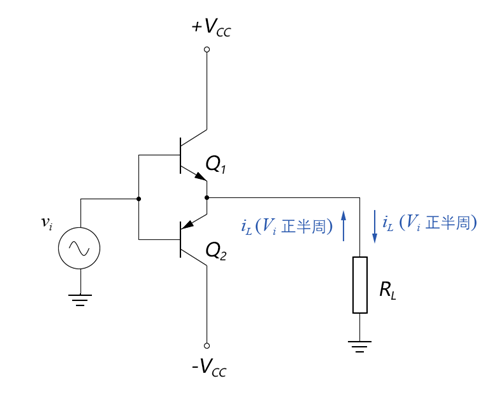

上面阐发一个观点型的乙类功放电路，以下图所示：

上图中，Q1和Q2为一对机能不异的互补的npn和pnp晶体管，构成高低两个别离的缩小器，一个担任缩小正半周旌旗灯号，一个担任缩小负半周旌旗灯号。这类任务体例称为：推挽式（push-pull ）任务体例。

上面咱们阐发其导通状况：

a 当不输入旌旗灯号时（或输入旌旗灯号Vi小于0.7V且大于-0.7V时），晶体管Q1、Q2都停止，负载RL上不电流，全部电路不直流偏置电流（IC为0）。

b. 当输入旌旗灯号Vi大于0.7V时，晶体管Q1导通、Q2停止，负载电流从VCC经由过程Q1流向RL。

c. 当输入旌旗灯号Vi小于-0.7V时，晶体管Q2导通，负载电流从地经由过程RL和Q2流向负电源（-VCC）。

交越失真

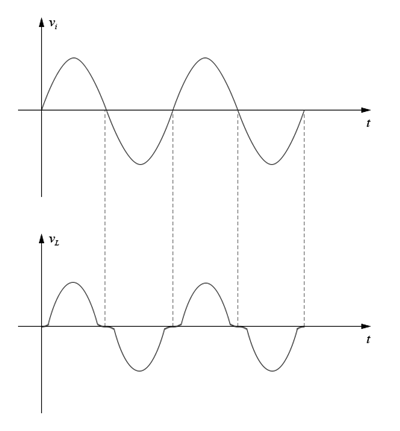

乙类缩小器的缺点在于：在输入旌旗灯号为-0.7V到0.7V那段区间，输入电压和输入电流为空缺，以下图所示：

这类输入波形的失真称为交越失真（crossover distortion）。

甲类与乙类的比拟

晶体管功放输入级晶体管的任务状况，能够分做甲类与乙类。

所谓甲类，简略地说便是使输入级晶体管在正弦交换旌旗灯号的正负半周时均任务在线性区，而乙类则是仅使输入级的晶体管在正弦交换旌旗灯号的正半周(或是负半周)任务在线性区。因为输入级晶体管的任务状况差别，使得输入级的电源操纵效力(即输入功放与耗电功率之比)也差别。

在适用的输入电路中，乙类的效力要比甲类的效力高2—3倍。比方马兰士PM80晶体管功放，在肯定的供电电源前提下，任务在乙类时输入功率有100W，而在甲类时只要20W。

甲类与乙类的对照

甲类功放不存在交越失真，并且不管现实输入功率巨细，输入级晶体的内阻均为恒定。而乙类功放总会有一定的交越失真(虽然这类失真能够极小)，别的，在大输入时输入级晶体管的内阻较小，但在小输入时输入级晶体管的内阻却比拟大。这些差别，形成听感上也有差别，甲类功放的声响绝对乙类功放而言比拟温和，别的对音箱的低频节制力也比乙类功放强，特别是在小音量时高音的质感要好一些。
