电容降压电路是一种罕见的小电流电源电路，具备体积小、本钱低、电流绝对恒定等长处。
将交换市电转换为高压直流的惯例体例是接纳变压器降压后再整流滤波，当受体积和本钱等身分的限定时，最简略适用的体例便是接纳电容降压式电源。电容降压电路，因其本钱昂贵、体积小而被普遍地操纵。

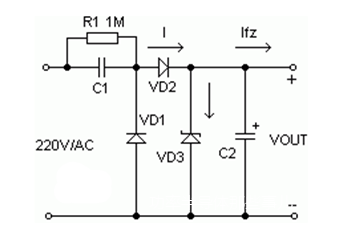

电容降压式简略单纯电源的根基电路上图，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1供给放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
操纵电容在必然的交换旌旗灯号频次下发生的容抗来限定最大任务电流，因负载阻抗不是很大，而以为此时的电容为一个恒流源为负载供电。
电容的取值普通在0.33～3.3uF之间，针对我国220V/50Hz市电，操纵容抗计较公式：Xc=1/(2pifC)，可得其容抗在965Ω～9.65kΩ规模内，较普通负载阻抗来讲，已远弘远于其值。
电容降压LED驱动电路

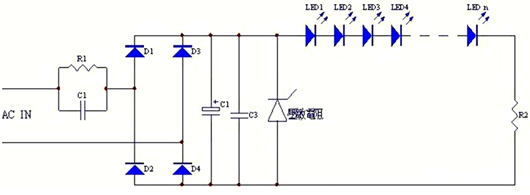

下图为接纳电容降压的LED驱动电路实例。
请注重，大局部操纵电路中不毗连压敏电阻或瞬变电压制制晶体管，倡议毗连上，因压敏电阻或瞬变电压制制晶体管能在电压渐变刹时( 如雷电，大用电装备起动等)有用地将渐变电流泄放，从而掩护二级关和别的晶体管，它们的呼合时候普通在微毫秒级。
电阻R1为泄放电阻，其感化为：当正弦波在最大峰值时辰被堵截时，电容C1上的残存电荷没法开释，会长久存在。 在维修时若是人体打仗到C1的金属局部，有激烈的触电能够，而电阻R1的存在，能将残存的电荷泄放掉。 从而保障人、机宁静。 泄放电阻的阻值与电容的巨细有关，普通电容的容量越大，残存的电荷就越多。 泄放电阻就阻值就要选小些。
经历数据以下表，供设想时参考：
压敏电阻(或瞬变电压制制晶体管)的感化是将输出电源中刹时的脉冲高压电压对地泄放掉，从而掩护LED不被刹时高压击穿。
LED串连的数目视其正向导通电压Vf而定﹐在220VAC电路中，最多能够到达80个摆布。

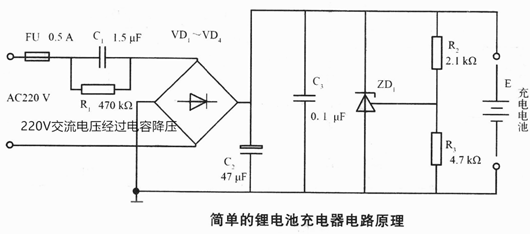

接纳电容降压的锂电池充电电路
