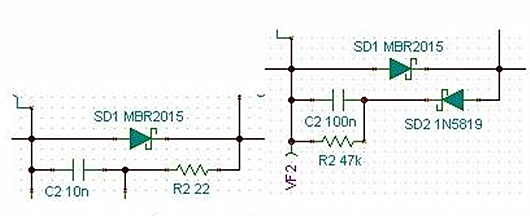

对于Flyback的次级侧整流二极管的RC尖峰吸收题目，在此处用RCD接收会比用RC接收结果更好，用RCD接收，其整流管尖峰电压能够压得更低（公道的参数搭配，能够完整接收，几近看不到尖峰电压），并且接收耗损也更小。

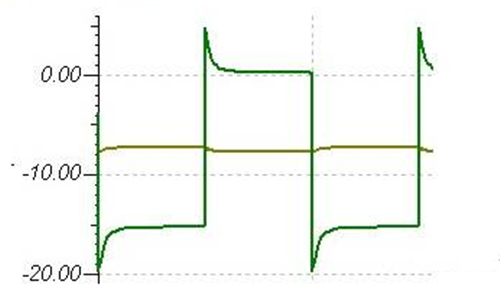

整流二极管电压波形（RCD接收）

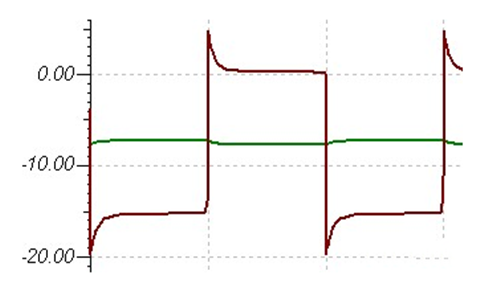

从这两张仿真图看来，其接收结果相称，如不斟酌二极管守旧时高压降，能够以为接收已完整。二极管能够接纳贴片的，电阻电容都能够用贴片的。

此处的RCD接收设想，能够如许以为：为了接收振荡尖峰，C应当有充足的容值，已便在接收尖峰能量后，电容上的电压不会太高，为了均衡电容上的能量，电阻R需将存储在电容C中的漏感能量耗损掉，以是抱负的参数搭配，是电阻耗损的能量恰好即是漏感尖峰中的能量(此时电容C端电压恰好即是Uin/N+Uo)，由于漏感尖峰能量有良多不肯定身分，计较法很难凑效，以是下面先容一种尝试体例来设想。

1.选一个大些的电容(如100nF)做电容C，D拔取一个够耐压>1.5*(Uin/N+Uo)的超快规复二极管；

2.能够选一个较小的电阻10K，1W电阻做接收的R；

3.逐步加大负载，并察看电容C端电压与整流管尖峰电压：

如C上电压纹波大于均匀值的20%，需加大C值；

如满载时，C端电压高于Uin/N+Uo太多（20%以上，按照整流管耐压而定）,申明接收太弱，需减小电阻R；

如满载时，C上电压低于或即是Uin/N+Uo，申明接收太强，需加大电阻R；

如满载时C上电压略高于Uin/N+Uo（5%~10%，按照整流管耐压而定），可视为设想参数公道；

在差别输入电压下，再考证参数是不是公道，终究拔取合适的参数。

再看看两种接收电路对应的接收耗损题目（以Flyback为例）：

接纳RC接收：C上的电压在低级MOS守旧后到稳态时的电压为Vo+Ui/N,(Vo为输入电压，Ui输入电压，N为变压器初度级匝比)，由于咱们设想的RC的时候参数远小于开关周期，能够以为在一个接收周期内，RC充放电能到稳态，以是每一个开关周期，其接收耗损的能量为：次级漏感尖峰能量+RC稳态充放电能量，类似为RC充放电能量=C*(Vo+Ui/N)^2(R上耗损能量，每一个周期充一次放一次)，以是RC接收耗损的能量为 fsw*C*(Vo+Ui/N)^2,以DC300V输入，20V输入，变压器匝比为5，开关频次为100K，接收电容为2.2nF为例，其耗损的能量为2.2N*(20+300/5)^2*100K=1.4w ；

接纳RCD接收，由于接纳RCD接收，其接收能量包含两局部，一局部是电容C上的DC能量，一局部便是漏感能量转换到C上的尖峰能量，由于漏感很是小，其峰值电流由不能够太大，以是能量也很是无限，绝对来说，只斟酌R耗损的直流能量就行了，以下面一样的参数，C上的直流电压为Vo+Ui/N=80V，电阻R取47K，其能量耗损为0.14W，比拟下面的1.4W，“低碳”结果不凡。

再谈谈这两种接收电路的特色及其他接收电路：

RC接收：接收尖峰的同时也将变压器输入的方波能量接收，接收效力低，耗损大，但电路简略，接收周期与开关频次分歧，能够用在低待机功耗电路中；

RCD接收:合适一切利用RC接收漏感尖峰的处所（包含正激、反激、全桥、半桥等拓扑）接收效力较RC高，可是存在一向耗损电容（普通比拟大）贮存的能量的环境，不合适利用在低待机功耗电路中（包含低级MOS管的漏感接收）；

再会商一下ZENER接收：能够利用于低级MOS漏感尖峰接收，次级整流管电压尖峰接收，还可利用于低待机功耗电路，接收效力最高，本钱高，但ZENER稳压参数变更较大，需细心设想。

整流管的反向规复只会呈现在持续任务形式中，断续任务形式的电源拓扑，都不会存在整流管的反向规复题目；

整流管的电容效应及次级杂散电容与次级漏感会引发振荡，这类振荡在整流管大的dv/dt（变压器连整流管端电压变更率）和二极管反向规复电流（持续形式）影响下，表现为变压器输入端+输入电压经由进程次级漏感与整流管等杂散电容的谐振，从而引发整流管反向电压尖峰。

浅显来说，二极管的反向规复斧正在导通的二极管从导通状况转换为反向停止状况的一个静态进程，这里有两个先决前提：二极管在反向停止之前要有一定正向电流（电流巨细影响到反向规复的最大峰值电流及规复时候，原来已停止的状况不在此列，故只要持续形式才存在反向规复题目）；为知足二极管疾速进入停止状况，会有一个反向电压加在二极管两头（这个反向电压的巨细也影响已知二极管的反向规复电流及规复时候）。以是看有没有反向规复题目，能够对照其是不是具有这两个前提。

准谐振电路的益处是将断续形式整流二极管最大的端变更电压N*Uo+Uo变成N*Uo-Uo，减小了其整流二极管在低级MOS管守旧时的电压变更率，从而削减了漏感振荡的鼓励源，下降其发生的振荡尖峰，如幅值不影响整流管耐压宁静，完整能够省去RC等接收电路。
