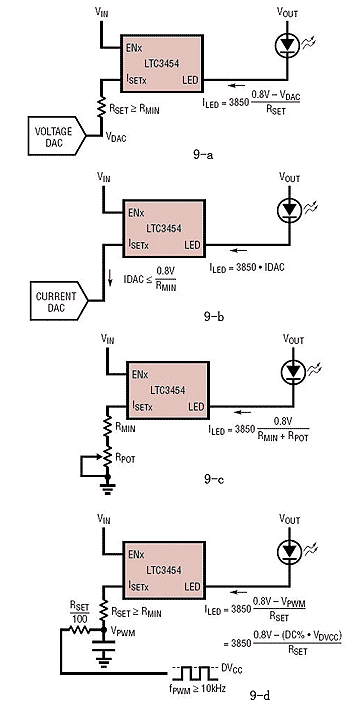

完成LED调光的体例有4种，如图所示。
图-a所示为用电压型DAC来完成调光，ILED与VDAC的干系：
ILED="3850"(0.8V－VDAC)/RSET
RSET≥Rmin (Rmin为不使ILED>1A)
图-b所示为用电流型DAC来完成调光，ILED与IDAC的干系：
ILED="3850"×IDAC
IDAC≤0.8V/Rmin
图-c所示为用电位器来调光，ILED与电位器电阻RPOT的干系：
ILED=3850×0.8V/(Rmin+RPOT)
图-d所示为用PW旌旗灯号来调光，PWM的频次≥10kHz，其ILED与PWM的占空比D及幅值电压DVCC的干系：
ILED=[0.8V-(D%×VDVCC)]/RSET

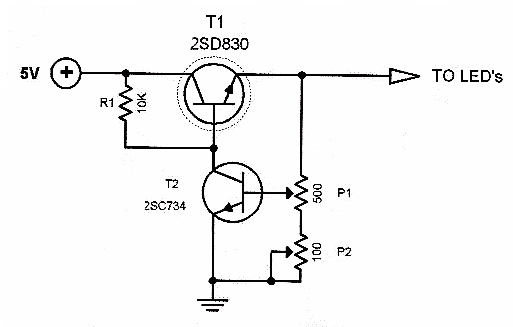

简略的LED调光电路
这个LED调光电路，具备2个晶体管，1个电阻器和2个电位器。典范的段式显现器LED每段功耗约为25mA，应使用电阻器将电流限定在此值。若是要对六位显现器停止电流限定，则最少须要42个串连电阻。
段式显现器不再须要串连电阻器，从而简化了PCB设想和机关。该电路只是一个具备可变电压输入的稳压器。
LED的亮度取决于输入电压。由于稳压器是可变的，是以LED的亮度也是可变的。电位计P1用于大略调剂，而P2用于以更邃密的分辩率调剂亮度。稳压器电路的输入可在0至4.3伏规模内变更。
在调谐电路之前，将电位器设置为零点，而后渐渐调剂电位器，直到到达所需的亮度。在典范的六段配电中，最大电流不得跨越1安培。比方：若是一个段每一个段耗损25mA，则六位数显现器的7段将耗损约莫1050mA。这比1安培多一点！晶体管T1必须散热，由于高电流耗损会发生大批散热。
