反相器之以是叫反相器，是因为输入和输入旌旗灯号的相位相反，而跟从器的相位不异。

反相器是能够将输入旌旗灯号的相位反转180度，这类电路利用在摹拟电路，比方说音频缩小，时钟振荡器等。在电子线路设想中，常常要用到反相器。CMOS反相器电路由两个加强型MOS场效应管组成。典范TTL与非门电路电路由输入级、中间级、输入级组成。

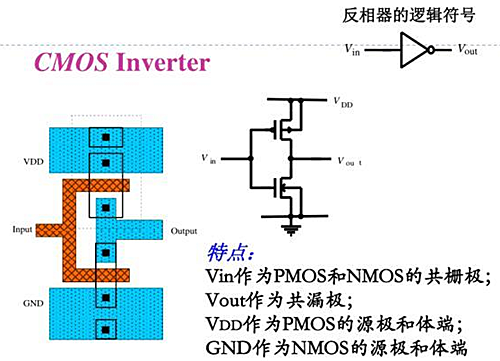

反相器标记

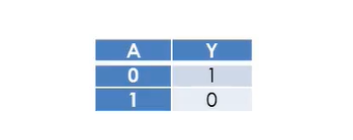

反相器真值表

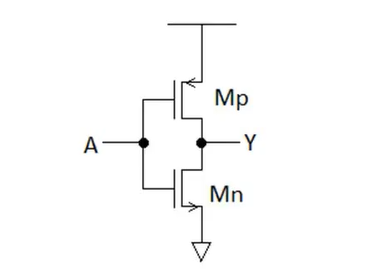

反相器电路道理图

反相器的品种

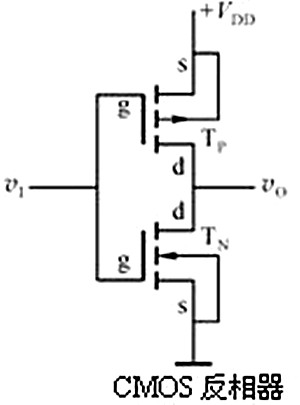

CMOS反相器

CMOS反相器电路由两个加强型MOS场效应管组成，此中V1为NMOS管，称驱动管，V2为PMOS管，称负载管。 NMOS管的栅源开启电压UTN为正值，PMOS管的栅源开启电压是负值，其数值规模在2~5V之间。为了使电路能一般任务，请求电源电压UDD>(UTN+|UTP|)。UDD可在3~18V之间任务，其合用规模较宽。任务道理：当UI=UIL=0V时，UGS1=0，是以V1管停止，而此时|UGS2|>|UTP|，以是V2导通，且导通内阻很低，以是UO=UOH≈UDD， 即输入为高电平。当UI=UIH=UDD时，UGS1=UDD>UTN，V1导通，而UGS2=0<|UTP|，是以V2停止。此时UO=UOL≈0，即输入为低电平。 可见，CMOS反相器完成了逻辑非的功效。CMOS反相器的首要特征：在AB段因为V1停止，阻抗很高，以是流过V1和V2的泄电流几近为0。 在CD段V2停止，阻抗很高，以是流过V1和V2的泄电流也几近为0。只要在BC段，V1和V2均导通时才有电流iD流过V1和V2，并且在UI=1/2UDD四周，iD最大。

TTL非门

典范TTL与非门电路电路组成：输入级——晶体管T1和电阻Rb1组成。中间级——晶体管T2和电阻Rc2、Re2组成。输入级——晶体管T3、T4、D和电阻Rc4组成，推拉式布局，在一般任务时，T4和T3老是一个停止，另外一个饱和。当输入Vi=3.6V(高电平)Vb1=3.6+0.7=4.3V 足以使T1(bc结)T2(be结)T3 (be结)同时导通, 一但导通Vb1=0.7+0.7+0.7=2.1V(牢固值),此时V1发射结必停止(颠倒缩小状况)。Vc2=Vces+Vbe2=0.2+0.7=0.9V 缺乏以T3和D同时导通,T4和D均停止。V0=0.2V (低电平)当输入Vi=0.2V(低电平)Vb1=0.2+0.7=0.9V不 足以使T1(bc结)T2(be结)T3 (be结)同时导通,T2 T3均停止, 同时Vcc---Rc2----T4---D---负载构成通路,T4和D均导通。V0=Vcc-VRc2(可略)-Vbe4-VD=5-0.7-0.7 =3.6(高电平)论断:输入高,输入低;输入低,输入高(非逻辑)。TTL上风：任务速率快 、带负载才能强 、传输特征好。TTL反相器的电压传输特征：电压传输特征是指输入电压跟从输入电压变更的干系曲线，即UO=f(uI)函数干系。其曲线大抵分为四段：AB段(停止区)：当UI≤0.6V时，T1任务在深饱和状况，Uces1<0.1V，Vbe2<0.7V，故T2、 T3停止，D、T4均导通， 输入高电平UOH=3.6V。TTL反相器的电压传输特征 BC段(线性区)：当0.6V≤UI<1.3V时，0.7V≤Vb2<1.4V，T2起头导通，T3还没有导通。此时T2处于缩小状况，其集电极电压Vc2跟着UI的增添而降落，使输入电压UO也降落 。CD段(转机区)：1.3V≤UI<1.4V，当UI略大于1.3V时， T2 T3均导通， T3进入饱和状况，输入电压UO敏捷降落。DE段(饱和区)：当UI≥1.4V时，跟着UI增添 T1进入颠倒任务状况，D停止，T4停止，T2、T3饱和，因此输入低电平UOL=0.3V。
