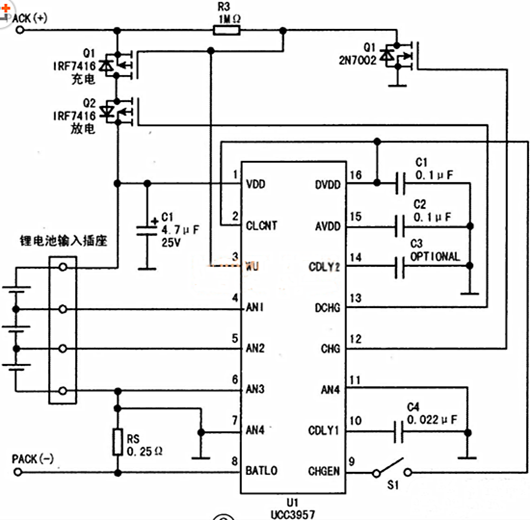

锂电池充放电节制芯片对电池组内的每节电池电压停止采样，并与外部的紧密基准电压停止比拟，当肆意一节电池处于过压或欠压状况时，芯片就会停止呼应的节制，以防止进一步充电或放电，其典范利用电路如图所示。
图中，Q1、Q2为P沟道MOSFET管，别离节制充电和放电电流。
（1）电池组的毗连
电池组与IC毗连要注重挨次。电池组的底端毗连到UCC3957（U1）的AN4端，顶端毗连到VDD端，每两节电池的毗连点按呼应挨次毗连到AN1～AN3端。
当电池组为3节电池时，U1的②脚（CLCNT端）与16脚（DVDD端）相连，同时将⑥脚（AN3端）与⑦脚（AN4端）相连；当电池组为4节电池时，②脚接地（即连到AN4端）。
（2）放电
U1具备智能放电功效。放电时，U1的13脚输入低电平，放电开关Q2导通，锂电池组经Q2及Q1内的二极管向负载供电。当负载所需电流较大时，经由过程电流检测电阻RS两头的压降也较大，当跨越15mV（对应0.6A的放电电流）时，则U1的③脚输入低电平，充电开关管Q1导通，从而进步电池组的放电才能。
（3）欠压掩护
当检测就任一节电池处于过放电时（低于欠压阈值），U1的③脚、13脚输入高电平，同时关断Q1，Q2、U1进入休眠状况，此时芯片的任务电流仅为3.5μA。只要当③脚电压升到VDD时，芯片检测到后才会加入休眠状况。
（4）充电
当接入充电器时，开关S1闭合，U1的⑨脚（CHGEN端）与16脚（DVDD）雷同，U1的③脚输入低电平，充电开关管Q1导通，电池组充电。
在充电时代，若是U1处于休眠状况，则放电开关管Q2依然关断，充电电流经Q2内的二极管对电池组充电。当每节电池的电压均高于欠压ON值时，Q2导通。
（5）过流掩护
为了顺应大的电容负载，UCC3957设有两个过流阈值电压，每个阈值电压又能够设定差别的提早时候，即接纳二级过流掩护形式。这类二级过流掩护既可对短路供给疾速的呼应，又可以使电池组蒙受必然的浪涌电流，以防止因滤波电容容量较大而引发不用要的过流掩护举措。
电流检测电阻RS接在U1的⑦脚（AN4）与⑧脚（BATLO）之间。当RS两头的压降跨越某一阈值时，过流掩护进入间歇形式。在这一形式下，放电开关管Q2周期性地关断与导通，直到毛病解除。一旦毛病解除，芯片主动规复到惯例任务状况。
第一级过流掩护阈值为0.15V（对应的输入电流为6A），且延续时候跨越U1设定的时候（由U1的⑩脚（CDLY1）和地之间的电容C4设定），则U1进入间歇任务形式，其输入脉冲的占空比约为6%，即开关管的关断时候约莫是导通时候的16倍。
第二级过流阈值为0.375V（对应的输入电流为15A），且延续时候跨越U1设定的时候（由U1的14脚（CDLY2）和地之间的电容C3设定），则U1进入间歇任务形式，其输入脉冲的占空比小于1%，即开关管的关断时候约莫是导通时候的100倍。
（6）过压掩护
若是某一节电池的充电电压跨越充电阂值，则U1的③脚输入高电平，充电开关管Q1关断，进入过压掩护状况。
别的，若是电池组与U1的④～⑥脚（AN 1 -AN3）的连线断路，则U1也将进入过压掩护状况。
