耗尽层是甚么？PN结、耗尽层图文阐发-KIA MOS管
信息来历：本站 日期：2024-01-31
PN结根基观点：半导体资料一侧掺入受主杂质（供给空穴），另外一侧掺入檀越杂质（供给电子）所构成的布局称为PN结。
耗尽层，是指PN结中在漂移活动和分散感化的两重影响下载流子数目很是少的一个高电阻地区。耗尽层的宽度与资料自身性子、温度和偏置电压的巨细有关。
耗尽层（depletion region），又称耗尽区、反对层、势垒区（barrier region），是指PN结中在漂移活动和分散感化的两重影响下载流子数目很是少的一个高电阻地区。耗尽层的宽度与资料自身性子、温度和偏置电压的巨细有关。
耗尽区的定名，因为它是由导电地区经由过程撤除一切自在电荷载体而构成的，而不留下任何电流。领会耗尽区是诠释古代半导体电子器件的关头：二极管，双极结型晶体管，场效应晶体管和可变电容二极管都依靠于耗尽区景象。
在一块完整的硅片上，用差别的搀杂工艺使其一边构成N型半导体，另外一边构成P型半导体，咱们称两种半导体的交壤面四周的地区为PN结。
在P型半导体和N型半导体连系后，因为N型区内自在电子为多子，空穴几近为零称为少子，而P型区内空穴为多子，自在电子为少子，在它们的交壤处就呈现了电子和空穴的浓度差。因为自在电子和空穴浓度差的缘由，有一些电子从N型区向P型区分散，也有一些空穴要从P型区向N型区分散。

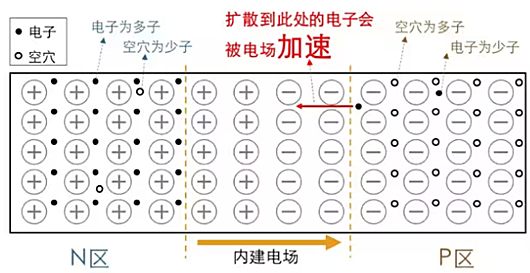

它们分散的成果就使P区一边落空空穴，留下了带负电的杂质离子，N区一边落空电子，留下了带正电的杂质离子。开路中半导体中的离子不能肆意挪动，是以不到场导电。这些不能挪动的带电粒子在P和N区交壤面四周，构成了一个空间电荷区，空间电荷区的薄厚和搀杂物浓度有关。
在空间电荷区构成后，因为正负电荷之间的彼此感化，在空间电荷区构成了内电场，其标的目的是从带正电的N区指向带负电的P区。明显，这个电场的标的目的与载流子分散活动的标的目的相反，禁止分散。
另外一方面，这个电场将使N区的多数载流子空穴向P区漂移，使P区的多数载流子电子向N区漂移，漂移活动的标的目的恰好与分散活动的标的目的相反。从N区漂移到P区的空穴补充了本来交壤面上P区所落空的空穴，从P区漂移到N区的电子补充了本来交壤面上N区所落空的电子，这就使空间电荷削减，内电场削弱。是以，漂移活动的成果是使空间电荷区变窄，分散活动增强。
最初，多子的分散和少子的漂移到达静态均衡。在P型半导体和N型半导体的连系面两侧，留下离子薄层，这个离子薄层构成的空间电荷区称为PN结。PN结的内电场标的目的由N区指向P区。在空间电荷区，因为贫乏多子，以是也称耗尽层。

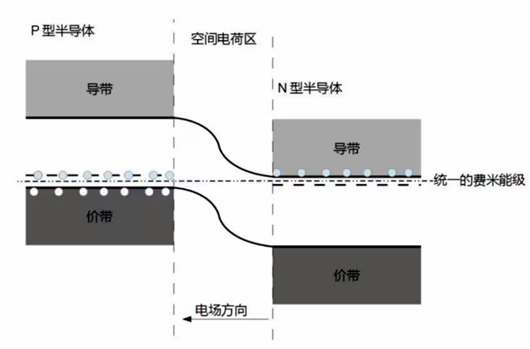

能带上，凡是这么表现：
pn结的空间电荷区中存在有较强的内建电场，此中的载流子根基上都被该内建电场驱逐进来了，是以，凡是能够以为空间电荷区中的电荷几近完整是由电离杂质中间所供给的，即首要是电离的檀越和受主杂质中间的电荷，这类空间电荷区就称为耗尽层（意即此中的载流子——电子和空穴都被耗尽了）。
