滤波电路的根基感化是让某种频次的电流经由过程或禁止某种频次的电流经由过程。别的是尽能够减小脉动的直流电压中的交换成份，保留其直流成份，使输出电压纹波系数下降，波形变得比拟光滑。
按照幅频特征所表现的经由过程或禁止旌旗灯号频次规模的差别，滤波器可分为低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）、和带阻滤波器（BEF）四种。
抱负低通滤波器

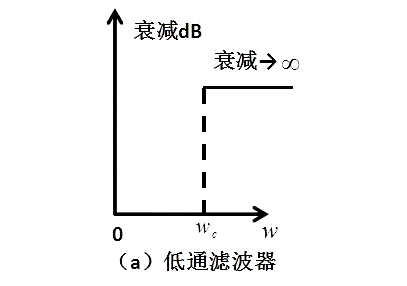

图是抱负低通滤波器，它许可低频旌旗灯号无损耗地经由过程滤波器，当旌旗灯号频次跨越停止频次后，旌旗灯号的衰减为无限大。
抱负高通滤波器

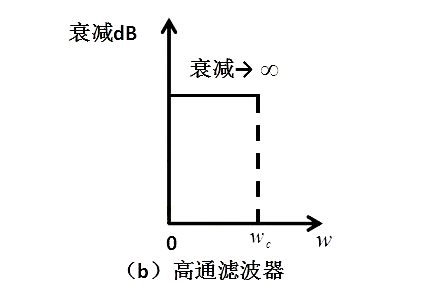

图是抱负高通滤波器，它与抱负低通滤波器恰好相反，许可高频旌旗灯号无损耗地经由过程滤波器，当旌旗灯号频次低于停止频次后，旌旗灯号的衰减为无限大。
滤波器电路设想
很多声响装配的频谱阐发器均操纵此电路作为带通滤波器，以选出各个差别频段的旌旗灯号，在显现上操纵发光二极管点亮的几多来唆使出旌旗灯号幅度的巨细。这类有源带通滤波器的中间频次 ，在中间频次fo处的电压增益Ao=B3/2B1，品德因数 ，3dB带宽B=1/（п*R3*C）也可按照设想肯定的Q、fo、Ao值，去求出带通滤波器的各元件参数值。R1=Q/（2пfoAoC），R2=Q/（（2Q2-Ao）*2пfoC），R3=2Q/（2пfoC）。式中，当fo=1KHz时，C取0.01Uf。此电路亦可用于普通的选频缩小。 有源带通滤波器电路
此电路亦可操纵单电源，只要将运放正输出端偏置在1/2V+并将电阻R2下端接到运放正输出端既可。

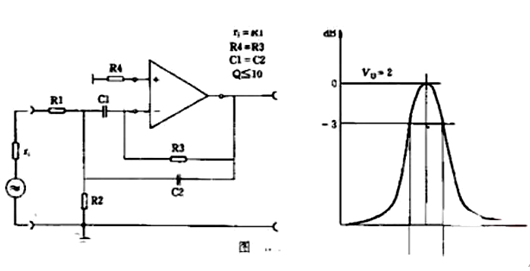

带通滤波器道理图
带通滤波器道理图该电路中事前肯定R1的值，其巨细与旌旗灯号源内阻r1附近/参数拔取道理是R4=R3，C1约即是C2，Q小于即是R1，500K》R》1K，0.5uF》C》200pF.
