反向击穿电压，是指二极管反向击穿时的电压值。反向击穿电压由齐纳击穿或雪崩击穿决议。

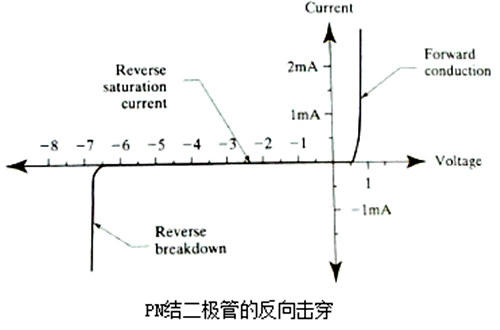

当反向电压逐步增大时，反向饱和电流稳定。可是当反向电压到达必然值时，PN结将被击穿。在PN结中加反向电压，若是反向电压过大，位于PN结中的载流子会具有很大的动能，足以和中性粒子碰撞使中性粒子分手出价电子而产生空穴-电子对。
如许会致使PN结反向电流的急剧增大，产生PN结的击穿，因为被弹出的价电子又能够和其余中性粒子碰撞产生连锁反映，近似于雪崩，如许的反向击穿体例成为雪崩击穿（Avalanche breakdown）。
搀杂浓度越低所需电场越强。当搀杂浓度很是高时，在PN结两头插手弱电场就会使中性粒子中的价电子离开原子的束厄局促，从而成为载流子。致使PN结的击穿。如许的击穿被称作齐纳击穿（Zener breakdown）。
搀杂浓度越高所需要的电场越弱。普通小于6V的电压引发的是齐纳击穿，大于6V的引发的是雪崩击穿。

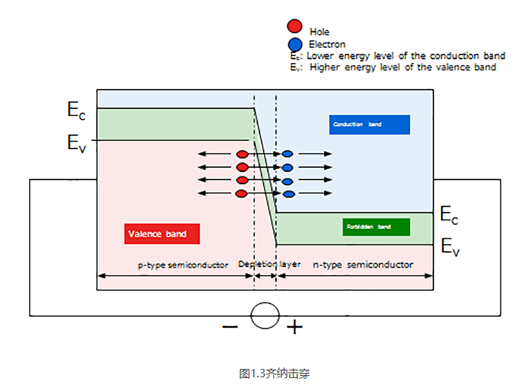

齐纳击穿
当pn结反向偏置时，耗尽层延长穿过pn结。电场构成耗尽层内p型区价带与n型区导带之间的空隙减小。是以，因为量子隧穿效应，电子从p型区价带隧穿到n型区导带。齐纳击穿是电子隧穿耗尽区致使反向电流俄然增添的景象。齐纳击穿如图1.3所示。

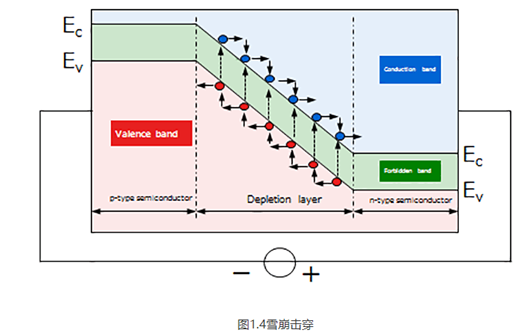

雪崩击穿
当pn反向偏置时，少许电子经由进程pn结。这些电子在耗尽层被电场加快，取得较大动能。加快电子与晶格中的原子碰撞电离产生电子空穴。这些原子的电子被激起到导带并离开，成为自在电子。自在电子也加快并与其余原子碰撞，产生更多的电子-空穴对，致使电子进一步离开的进程。这类景象称为雪崩击穿。
雪崩击穿和齐纳击穿对照
高击穿电压二极管搀杂浓度低，是以构成宽耗尽层（禁带）。相反，低击穿电压二极管搀杂浓度高，以是它们构成窄耗尽层（禁带）。二极管耗尽层宽时，不太能够产生电子隧穿（齐纳击穿），首要为雪崩击穿。高搀杂浓度二极管耗尽层窄，更轻易产生齐纳击穿。跟着温度回升，禁带（Eg）宽度减小，从而产生齐纳效应。
另外，跟着温度降低，半导体晶格振动增添，载流子迁徙率响应降落。是以，不太能够产生雪崩击穿。齐纳击穿电压随温度降低减小，而雪崩击穿电压随温度降低增添。凡是，大大都环境下，齐纳击穿电压约为6V以下，雪崩击穿电压约为6V以上。请注重，即便统一产物系列的二极管，温度特征也不一样。
反向击穿电压风险
二极管反向击穿时的电压值。击穿时反向电流剧增，二极管的单向导电性被粉碎，乃至过热而烧坏。最高反向任务电压VBWM普通是VBR的一半。
