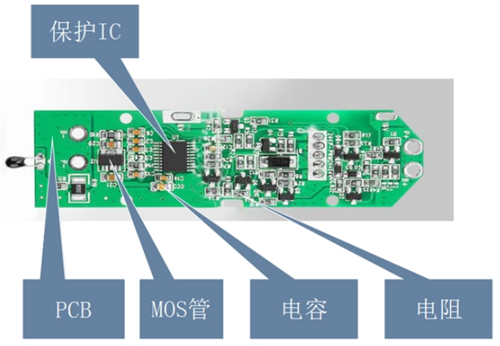

锂电池掩护板的构成

掩护板凡是包含节制IC、MOS开关及赞助器件NTC、ID、存储器等。此中节制IC，在统统普通的环境下节制MOS开关导通，使电芯与外电路相同，而当电芯电压或回路电流跨越划定值时，它立即节制MOS开关关断，掩护电芯的宁静。

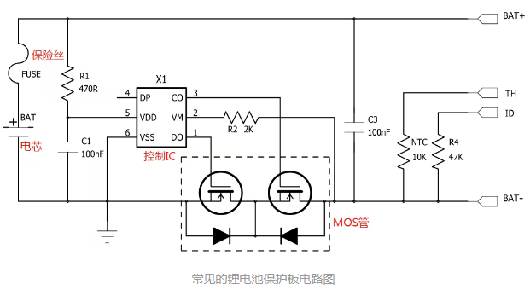

罕见的锂电池掩护板电路图

如图所示，普通的锂电池掩护板由节制IC、MOS管、电阻电容、保险丝FUSE等构成。

TH为温度检测，外部是一个10K NTC接到电池负极；ID是电池在位检测，普通是47K/10K电阻接到电阻负极，有的是0R电阻；TH和ID均是选配，并不是一切锂电池都有的。

锂电池掩护板任务道理

普通锂离子电池外部会有一个小的PCB板，和电池封装在一路，首要感化便是用来掩护电池。

这个电路板按照构成电路差别，普通会有过放掩护、过充掩护、过流掩护、短路掩护和节制IC生效以后的FUSE掩护这几种。

过充掩护

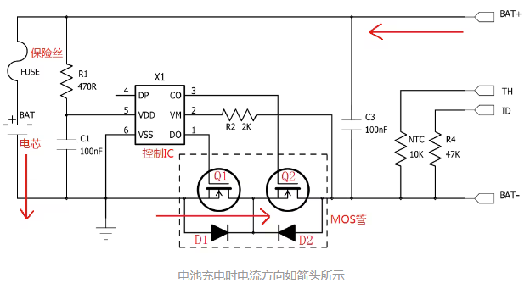

电池充电时，电流（标的目的如箭头所示）从电池包的正极流入，颠末FUSE后从负极流出，最下方的两个MOS管均是导通状况。

充电时，节制IC X1会时辰监测第5脚VDD和第6脚VSS之间的电压，当这个电压大于即是过充停止电压且知足过充电压的延时时辰时，X1会经由过程节制第3脚来封闭MOS管Q2，Q2被封闭以后，充电回路被堵截（Q2的体二极管D2也是反向停止的），这个时辰，电池只能放电。

过充掩护消除前提（知足其一便可）：

1，电芯两头的电压降落到掩护IC的过充规复电压。

2，在电池包得输入端加负载放电，放电到电压小于过充掩护电压。

过放掩护

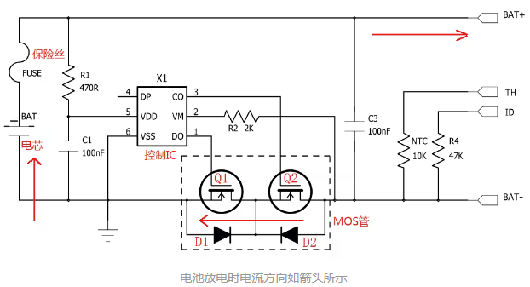

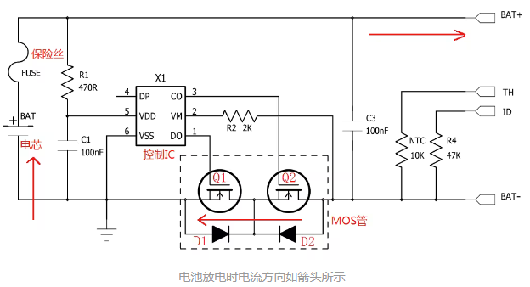

在电池包两头加负载放电时，电流（标的目的如箭头所示）与充电是相反的，以下图所示。

放电时，节制IC X1一样会时辰监测第5脚VDD和第6脚VSS之间的电压，当这个电压小于即是过放停止电压且到达过放电压的延时时辰，节制IC X1会经由过程第1脚封闭Q1，Q1被封闭以后，放电回路被堵截（Q1的体二极管D1是反向停止），这个时辰，电池只能充电。

过放掩护消除前提：拿掉负载，给电池包充电，当VM-VDD之间的电压到达过放规复电压值时，节制IC X1会从头翻开MOS管Q1。

过流掩护/短路掩护

过流掩护指的是过放电流的掩护，普通的节制IC有过流掩护和短路掩护两种，节制IC时辰监测VSS-VM之间的电压值，当电压值到达过流掩护或短路掩护的阈值且知足延时时辰，节制IC会将MOS管Q1封闭，堵截放电回路。

过电流掩护消除的前提是：将输入端负载拿掉，节制IC会主动将Q1从头翻开。

过流掩护的电压值普通是0.1~0.2V，短路掩护检测的电压值普通是0.9V~2V，这两个值都与节制IC有关系，差别的IC，这两个值不一样。

短路掩护电压值指的是电流流经Q1和Q2上的导通压降，便可以得出，若是MOS管的导通内阻越大，掩护电流值就越小。如：内阻为20mΩ的MOS管，选用的过电流值为0.15V的节制IC，那过流掩护的电流应为：0.15V/（0.02*2）=3.75A。

节制IC生效以后的FUSE掩护

有的掩护板外面会加上保险丝，在节制IC生效以后，起到一个二级掩护感化，防止更坏的成果，固然也会增添本钱。
