MOS管为甚么会被静电击穿,缘由及处置-KIA MOS管
信息来历：本站 日期：2024-01-26

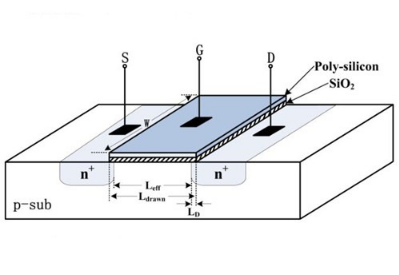

MOS管能够或许或许会遭到静电击穿，这是因为静电放电能够或许在MOS管的栅极和源/漏极之间发生充足高的电场强度，致使氧化层内的电子穿梭氧化层，构成通道，从而激发泄电流。
MOS击穿有两种范例：
反向击穿（Reverse Bias Breakdown）：当在MOS管的栅极和源/漏极之间施加反向电压时，电场强度能够或许或许充足大，使氧化层内的电子能够或许或许穿梭氧化层，构成导统统道，致使泄电流增添。
通道击穿（Channel Punchthrough）：当在MOS管的源和漏极之间施加充足高的正向电压时，电场强度也能够或许或许充足大，使氧化层内的电子能够或许或许穿梭氧化层，毗连源和漏极，短路了通道，致使泄电流增添。
防止MOS击穿，能够或许接纳一些办法：
增添氧化层厚度：增添氧化层的厚度能够或许进步击穿电压，下降击穿的危险。但这会致使装备机能的就义，因为更厚的氧化层会减小栅极节制通道的效力。
利用防击穿设想：古代MOS器件凡是利用防击穿设想，包含利用特别的布局和资料，以进步抗击穿才能。
静电掩护器件：GS电阻（Gate-Source Resistor）能够或许用于掩护MOS管免受静电击穿的影响。
GS电阻将栅极与源极之间毗连，经由进程限定栅极电压回升速率来下降静电放电的影响。这有助于加重静电击穿危险，但也能够或许或许会影响装备的机能。
MOS管静电击穿缘由
静电击穿凡是是因为静电放电进程中发生的高电压和高电流引发的。
罕见的MOS管静电击穿缘由：
人体静电放电：当人体带有静电电荷并打仗到MOS管时，静电放电能够或许或许会发生高峰值电流和电压，跨越了MOS管的耐压才能，致使击穿。
器件之间或器件与其余物体之间的电荷通报：在电子装配的组装、维修或运输进程中，若是静电电荷从一个器件通报到另外一个器件或与其余物体彼此感化，就会致使MOS管蒙受静电击穿。
电磁波和雷击等内部身分：激烈的电磁波辐射、雷击等内部身分也能够或许或许致使MOS管静电击穿。这些身分会发生高能量的搅扰旌旗灯号，对MOS管形成侵害。
MOS管静电击穿处置计划
静电掩护装配：在电路设想中加入静电掩护装配是加重静电击穿危险的主要办法。这些装配能够或许包含二极管、电阻、避雷器等，用于接收和分离静电放电进程中的电流和电压。
防静电处置：在制作、组装和维修进程中，能够或许接纳一系列防静电办法来削减静电放电危险。比方，利用防静电任务台、防静电手套、防静电包装资料等，并且公道地停止职员培训和操纵指点。
电路设想优化：在电路设想中，能够或许斟酌接纳抗静电放电的元件和布局。比方，经由进程增添器件的耐压才能、减小电流途径的长度、增加电容、利用屏障手艺等体例来进步体系的静电抵当才能。
公道的装备支配和运输：在装备支配和运输进程中，应注重防止静电发生、储蓄积累和通报。公道支配装备之间的间隔，利用防静电包装资料，并确保装备四周情况的湿度和温度合适请求。
