cmos电平，cmos电平与ttl电平转换-KIA MOS管
信息来历：本站 日期：2024-01-25
CMOS电平是在CMOS逻辑电路顶用来表现逻辑状况的一种电压程度。CMOS电路操纵NMOS和PMOS这两种互补范例的半导体资料来完成逻辑功效。

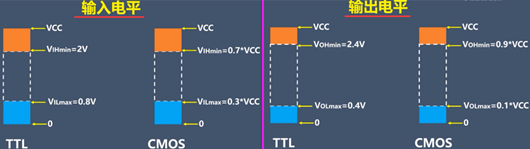

在CMOS电路中，凡是有两种电平用于表现逻辑0和逻辑1：
低电平（或逻辑0电平）：这个电平凡是靠近于0伏特，用于表现逻辑0。
高电平（或逻辑1电平）：这个电平凡是靠近于供电电压的最大值，用于表现逻辑1。
1逻辑电平电压接近于电源电压，0逻辑电平靠近于0V。并且具备很宽的噪声容限。
CMOS焦点由MOS管组成,TTL焦点由三极管组成。
TTL电路是电流节制器件，而CMOS电路是电压节制器件。
TTL电路的速率快，传输提早时候短(5-10ns)，可是功耗大。COMS电路的速率慢，传输提早时候长(25-50ns),但功耗低，也便是说TTL电路的提早比COMS电路要小。COMS电路自身的功耗与输入旌旗灯号的脉冲频次有关，频次越高，芯片集越热，这是普通景象。

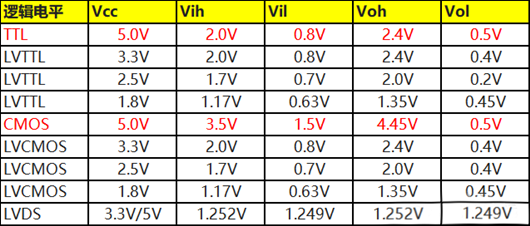

TTL器件供电电压普通5V，cmos为1.8V--2.5V--3.3V--5V
5V电源电压环境下，COMS电路能够间接驱动TTL，而TTL电路则不能间接驱动CMOS电路。其余电平也不能间接驱动，以是就须要两者的转换电平电路。

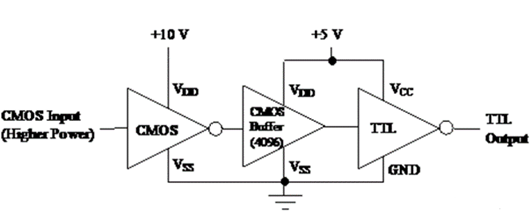

cmos转ttl

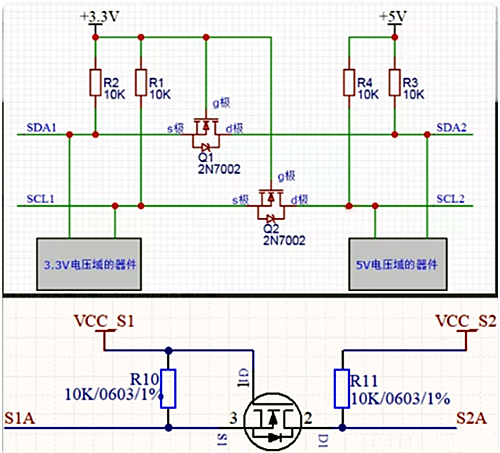

MOS管电平转换电路
双向传输道理： VCC_S1 <= VCC_S2
为了便利报告，界说 3.3V I/O为 A 端(左边)，5.0V I/O为 B 端(右边)。
A端输入低电日常平凡（0V),MOS管导通，B端输入是低电平（0V）
A端输入高电日常平凡（3.3V),MOS管停止 ，B端输入是高电平（5V）
A端输入高阻时（OC),MOS管停止，B端输入是高电平（5V）
B端输入低电日常平凡（0V),MOS管内的二极管导通，从而使MOS管导通，A端输入是低电平（0V）
B端输入高电日常平凡（5V),MOS管停止，A端输入是高电平（3.3V）
