开关电源阐发,电路构成,任务道理图文-KIA MOS管

开关情势电源（Switch Mode Power Supply，简称SMPS），又称互换式电源、开关变更器，是一种高频化电能转换装配，是电源供给器的一种。

功效是将一个位准的电压，透过差别情势的架构转换为用户端所需求的电压或电流。开关电源的输入多数是交换电源（比方市电）或是直流电源，而输入多数是须要直流电源的装备，比方小我电脑，而开关电源就遏制二者之间电压及电流的转换。

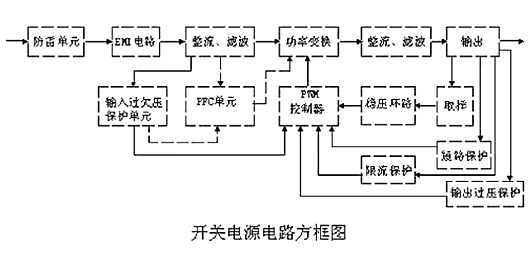

开关电源电路构成

开关电源的首要电路是由输入电磁搅扰滤波器（EMI）、整流滤波电路、功率变更电路、PWM节制器电路、输入整流滤波电路构成。赞助电路有输入过欠压掩护电路、输入过欠压掩护电路、输入过流掩护电路、输入短路掩护电路等。

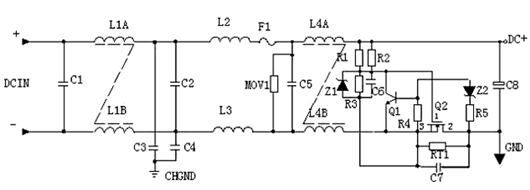

DC输入滤波电路

① 输入滤波电路：C1、L1、C2构成的双π型滤波收集首要是对输入电源的电磁噪声及杂波旌旗灯号遏制按捺，避免对电源搅扰，同时也避免电源自身发生的高频杂波对电网搅扰。C3、C4为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7构成抗浪涌电路。在起机的刹时，因为C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导通。若是C8泄电或后级电路短路景象，在起机的刹时电流在RT1上发生的压降增大，Q1导通使Q2不栅极电压不导通，RT1将会在很短的时候销毁，以掩护后级电路。

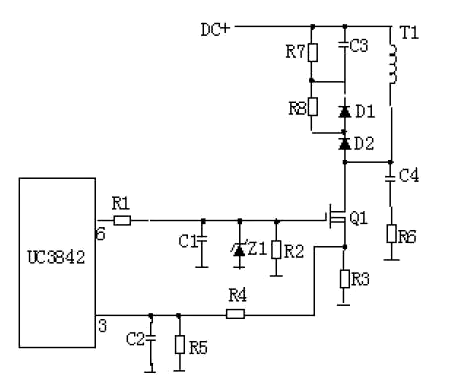

功率变更电路

任务道理：

R4、C3、R5、R6、C4、D1、D2构成缓冲器，和开关MOS管并接，使开关管电压应力削减，EMI削减，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易发生尖峰电压和尖峰电流，这些元件组合一路，能很好地接收尖峰电压和电流。从R3测得的电流峰值旌旗灯号到场以后任务周波的占空比节制，是以是以后任务周波的电流限定。

当R5上的电压到达1V时，UC3842遏制任务，开关管Q1当即关断 。 R1和Q1中的结电容CGS、CGD一路构成RC收集，电容的充放电间接影响着开关管的开关速率。R1太小，易引发振荡，电磁搅扰也会很大；R1过大，会下降开关管的开关速率。Z1凡是将MOS管的GS电压限定在18V以下，从而掩护了MOS管。

Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时候越长，变压器所贮存的能量也就越多；当Q1停止时，变压器经由进程D1、D2、R5、R4、C3开释能量，同时也到达了磁场复位的目标，为变压器的下一次存储、通报能量做好了筹办。IC根据输入电压和电流时辰调剂着⑥脚锯形波占空比的巨细，从而不变了零件的输入电流和电压。 C4和R6为尖峰电压接收回路。

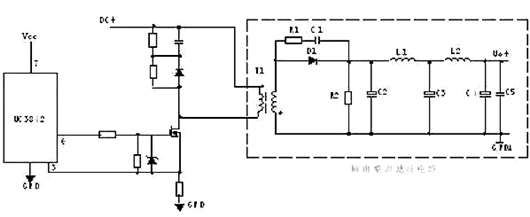

反激式整流电路

T1为开关变压器，其初极和次极的相位同相。D1为整流二极管，D2为续流二极管，R1、C1、R2、C2为削尖峰电路。L1为续流电感，C4、L2、C5构成π型滤波器。

开关电源分类

开关电源根据拓扑分良多范例：buck boost 正激 反激 半桥 全桥 LLC 等等，可是从实质上辨别，开关电源只要两种任务体例：正激：是开关管守旧时传输能量，反激：开关管关断时传输能量。

开关电源任务道理

在线性电源中，让功率晶体管任务在线性情势，与线性电源差别的是，PWM开关电源是让功率晶体管任务在导通和关断的状况，在这两种状况中，加在功率晶体管上的伏安乘积是很小的（在导通时，电压低，电流大；关断时，电压高，电流小）/功率器件上的伏安乘积便是功率半导体器件上所发生的消耗。

与线性电源比拟，PWM开关电源更加有用的任务进程是经由进程“斩波”，即把输入的直流电压斩成幅值即是输入电压幅值的脉冲电压来完成的。脉冲的占空比由开关电源的节制器来调理。一旦输入电压被斩成交换方波，其幅值便能够经由进程变压器来下降或下降。经由进程增添变压器的二次绕组数便能够增添输入的电压值。最初这些交换波形颠末整流滤波后就获得直流输入电压。

节制器的首要目标是坚持输入电压不变，其任务进程与线性情势的节制器很近似。也便是说节制器的功效块、电压参考和偏差缩小器，能够设想成与线性调理器不异。他们的差别的地方在于，偏差缩小器的输入（偏差电压）在驱动功率管之前要颠末一个电压/脉冲宽度转换单位。

开关电源产物普遍利用于产业主动化节制、兵工装备、科研装备、LED照明、工控装备、通信装备、电力装备、仪器仪表、医疗装备、半导体制冷制热、氛围污染器，电子冰箱，液晶显现器，LED灯具，通信装备，视听产物，安防监控，LED灯带，电脑机箱，数码产物和仪器类等范畴。
