单结晶体管标记,道理,单结晶体管触发电路-KIA MO管
信息来历：本站 日期：2024-01-19

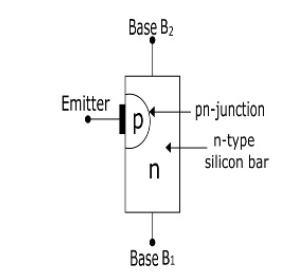

单结晶体管（UJT）又称基极二极管，是一种只要一个PN结和两个电阻打仗电极的半导体器件，它的基片为条状的高阻N型硅片，两头别离用欧姆打仗引出两个基极b1和b2。在硅片中间略偏b2一侧用合金法制作一个P区作为发射极e。
单结晶体管是一种操纵PN结特征的半导体器件，它的任务道理基于PN结的电子输运和节制。单结晶体管首要由三个地区构成：发射区（Emitter）、基区（Base）和集电区（Collector），这些地区别离对应差别的半导体范例：P型、N型和N型。
缩小感化：当输入旌旗灯号感化于基区时，会转变基区中的电子云密度，进而影响基区的导电性。若是旌旗灯号为正向偏置，基区中的电子密度增添，致使基区的导电性加强，从而增添从发射区流向基区和集电区的电流，完成旌旗灯号的缩小。
开关感化：当输入旌旗灯号为反向偏置时，基区中的电子密度削减，导电性削弱，电流从发射区流向基区的活动降落，使单结晶体管进入封闭状况，输入电流减小。
单结晶体管的其余主要特征参数包含饱和电流（Is）和停止频次（fT）。饱和电流是指在特定前提下，如发射区与基区之间的电压到达必然水平时，电流可以或许到达的最大值，它决议着单结晶体管的缩小才能。停止频次则是单结晶体管可以或许缩小的最高频次，跨越这一频次后，缩小结果会较着降落。

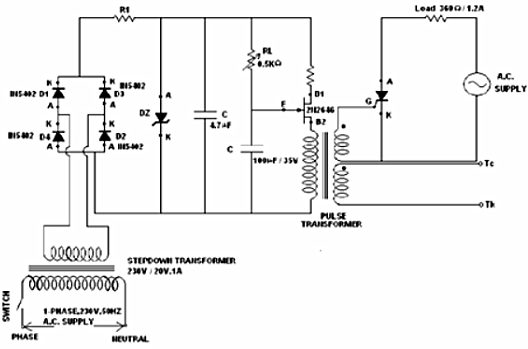

UT可用于用于发生脉冲以教发TRIAC的张地振荡器，电路以下:
电路中，施加的交换电压利用桥式整流器停止整流，并利用齐纳二极管停止调理。该稳压直流电压被施加到电容器上,电容器起头经由过程可变电阻器充电。
一旦电容器电压到达峰值或阈值电压，UJT起头导通，电容器起头经由过程UJT和变压器低级放电，并在变压器次级发生脉冲电压,该脉冲电压被供给给栅极SCR来触发它。一旦触发SCR,它将起头导通，而与任何栅极电压有关。

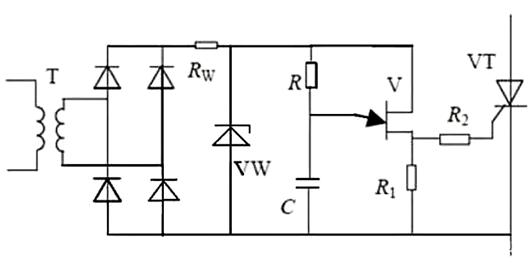

电路构成
①，同步降压变压器T，感化是把220v交换电降压，且相位和市电分歧。
②，桥式整流电路，把交换电变为脉动直流电。
③，稳压二极管Vw和Rw感化是削波，把脉动直流变为梯形波。
④，R是限流电阻，它的巨细间接影响电容器c的充电速率，进一步影响晶闸管的节制角和导通角。
⑤，单结晶体管，和电阻R，电容器c，电阻R1构成弛张振荡器，为晶闸管供给触发脉冲。
