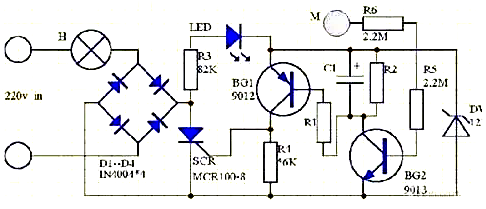

这个触摸延时电路图简略适用，电路道理：提早开关电路见图D1—D1，SCR组成开关的主回路，BG1，BG2等组成开关的节制回路。
日常平凡，BG1，BG2均处于停止状况，SCR阻断，电灯H不亮。此时220V交换电经D1--D4整流、R3和DW使LED发光，用作夜间唆使开关地位。这时候流过H的电流仅2mA摆布，缺乏使电灯H发光。
须要开灯时，只需用手指摸一下电极片M，因人体泄漏电流经R5，R6注入BG2的基极，BG2敏捷导通。BG2集电极为低电平，BG1也随之导通，是以有触发电流经BG1注入SCR的节制极使SCR守旧，电灯H就通电发光。
在BG2导通刹时，C1经由进程BG2的c-e极间被并联在DW的两头，是以被敏捷充上约12V摆布的电压。电灯点亮后，人手分开M，固然BG2规复停止状况但因为C1所存储的电荷经由进程R1向BG1发射结放电，使BG1仍然坚持导通状况，以是电灯持续发亮。
当C1电荷根基放完后，BG1规复停止态，SCR落空触发电流，当交换电过零时，SCR关断，电灯燃烧。开关提早时候首要由电阻R1，R2和电容C1的数值决议，上面供给一组尝试数据供大师参考。如要进一步增大延时时候，可加大C1容量。
除上述首要身分外，BG1的缩小倍数和SCR的触发活络度对延时时候也有影响。注重：本电路与市电间接相接，在调试进程中要非常注重，以避免触电。有条件的伴侣，能够先用断绝变压器把市电断绝，再停止调试。电阻R6的引线要短，一头间接焊在电极片M的反面，另外一头焊上一跟软线，再接到印板上的R5。接纳两个高阻值电阻的目标是为了确保利用者的相对宁静。

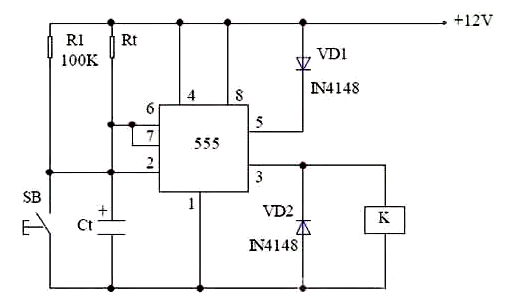

由555组成的简略单纯长延时电路：
任务道理：
555组成的简略单纯长延时电路当按下按钮SB 时，12V 的电源经由进程电阻器Rt 向电容器Ct 充电，使得6 脚的电位不时降低，当6 脚的电位升到5 脚的电位时，电路复位按时竣事。因为在5 脚串上了一个二极管VD1 使得5 脚电位回升，是以比普通接法(悬空或经由进程小电容接地)具备了更永劫候的按时。
任务道理：

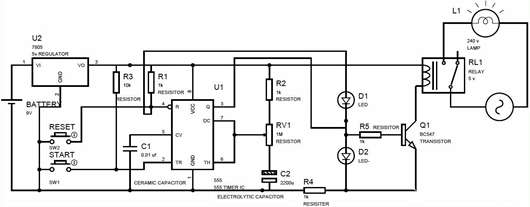

全部电路接纳7805稳压器5V供电。最后，当不按下按钮时，555 IC 的输入坚持低电平，电路坚持在这类状况，直到按下 START 按钮，电容器 C1 坚持放电状况。
准不变状况（不不变）的时候提早取决于按时电容器和电阻器的值。当转变这些值时，准不变状况的时候提早也会转变。在此，蓝色 LED 在特按时候内以准不变状况发光，白色 LED 在不变状况发光。这里把这个按时电阻换成可变电阻，如许只需扭转板上电位器的旋钮就能够调理延时时候。在这里，还毗连了一个可选的继电器，用于在一段时候提早后触发交换电器。
当按下“起头”按钮时，倒计时器启动，蓝色 LED 亮起，在特按时候（由公式 T= 1.1*R1*C1 界说）以后，555 计时器进入不变状况，此中白色 LED 亮起，蓝色 LED 亮起关掉。能够利用电位计来增添和削减时候提早。
