一块纯真的半导体，它的能带遍地都一样，以是在空间散布上，能带不曲折，也便是平的。
当一块金属与半导体隔着一层氧化层毗连在一路时(MOS布局)， 这三个资料内的电子费米能级(或说功函数)在打仗时是不分歧的， 即表现它们的可迁徙电子的能量差别。按照"水往低处流、电子往低能量处所迁徙”的纪律，在三个资料中必将发生电子的转移,终究到达不变，若是不内部电压，将会发生同一的费米能级。
此时，因为电子的迁徙，在半导体外表就会构成电场,进而发生能带曲折。这个电场越强、半导体外表的状况变更就越大，这便是咱们常说的场效应(Field Effect,场效应晶体管也便是操纵了电场转变半导体导电状况而得名)。
当咱们施加内部电压的干涉干与后，能够抬升或下降半导体内的电子能量程度，从而对消或加强这个电场。

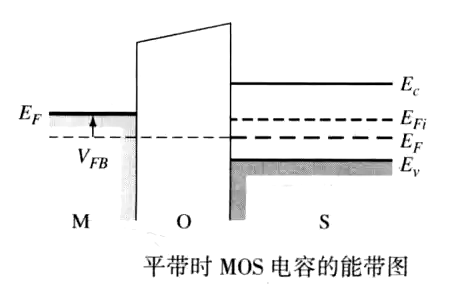

当半导体外表的电场=0时，此时相称于金属和氧化层对半导体不任何影响(等效)， 此时半导体外表也就不了能带曲折，也就到达了平带状况。
以是从别的一个角度看，所谓的平带电压也便是半导体外表电场为零时辰所须要的内部电压。
当半导体内不能带曲折时所加的栅压，此时外表势为零,净空间电荷为零，但因为功函数差和氧化层内能够存在的圈套电荷，此时穿过氧化物的电压不必然为零。
假定氧化物中圈套电荷量为Qss'，单元面积的栅氧化层电容为Cox,则平带时穿过氧化物的电压为：
要想使外表势为零，须要发生一个能对消功函数差和氧化物圈套电荷的电压(注重现实功函数差和氧化层电荷的正负号)
这个电压就叫平带电压(也能够以为是零偏时的外表电势)。
