正向规复时辰

正向规复时辰的界说：从二极管反向停止状况到指定的正向导通状况所需要的时辰。

正向规复时辰发生的缘由：

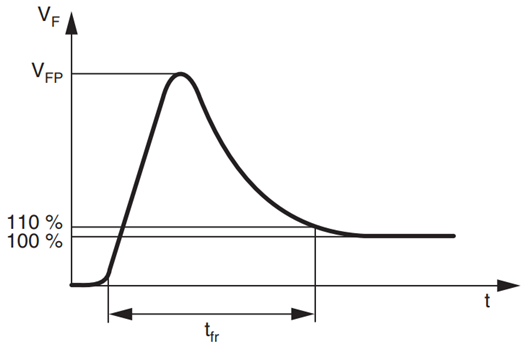

二极管导通时两头的电压如图

能够或许看到在二极管的到经由进程程中有一个非常较着的电压进程。

这个景象的成因：

首要在恒流负载的驱动下，假定电流比拟大，阶跃速率比拟快。此时因为二极管还没有完整导通，致使阻抗较高，是以会引发比拟高的正向压降，在做大电流，疾速阶跃的利用时应当注重这类景象。

对在二极管导通的进程中阻抗的成因有两局部，首要身分是因为在PN结中，电子的漂移速率是无限的，是以没法呼应刹时加载到二极管两头的偏置电压，另外一方面则是因为寄生电感的影响。

可是咱们在现实利用的进程中很难观察到这类景象。一方面是因为咱们驱动二极管的时辰大多时恒压源驱动的，很少有恒流源的环境，另外一方面，能够或许到达ns级别呼应的恒流源也不罕见，是以在现实二极管的利用进程中很难观察到这类景象

反向规复时辰

反向规复时辰的界说：在正向电流根据指定的斜率衰减的前提下，二极管从正向导通到反向停止电流到达指定程度的时辰。

二极管的反向规复发生的缘由：

二极管在开关转换进程中呈现的反向规复进程，本色上因为电荷存储效应引发的，反向规复时辰便是存储电荷消逝所需要的时辰。

反向规复进程：

在图1所示的二极管电路中，插手一个如图2所示的输出电压。即在 0~t1 时辰内，输出为 +VF，二极管导通，电路中有电流流过。

假定二极管的正向压降为 VD，当 VF 弘远于 VD 时，VD 可疏忽不计；若是在 t1 时辰，输出V1 俄然从 +VF 变为 -VR，在抱负环境下，二极管将顿时变为停止状况，电路中只要很小的反向泄电流。

但在现实环境中，二极管并不会当即变为停止状况，而是先有正向的 IF 变为一个很大的反向电流 IR  = VR/RL，这个反向电流会坚持一段时辰 ts 后才起头逐步降落，再颠末 tt 时辰后，降落到一个很小的数值 0.1*IR，这时候二极管才会进入反向停止状况。该进程如图3所示。

普通将二极管从正向导通变为反向停止的进程成为反向规复进程，此中 ts 称为存储时辰，tt 称为渡越时辰，tre  =ts +tt 称为反向规复时辰。

二极管的开关速率遭到反向规复时辰的限定。

发生上述景象的缘由是因为电荷存储效应。

因为二极管外加正向电压+VF 时，P 区的空穴向 N 区分散，N 区的电子向 P 区分散，不只使得耗尽层变窄，并且使得载流子有相称数量的存储，在 P 区内存储了电子，在N 区内存储了空穴，它们都长短均衡少子。

空穴由 P 区分散到 N 区后，并不是当即与 N 区中的电子复合后消逝，而是在必然的旅程LP（分散长度）内，一方面延续分散，一方面与电子复合消逝，如许就会在LP规模内存储必然数量的空穴，并成立起必然的空穴浓度散布，接近 PN 结边缘的浓度高，离 PN 结越远，浓度越小。

正向电流越大，存储的空穴数量越多，浓度散布的梯度也越大。电子分散到 P 区的环境近似。

把正向导通时，非均衡少子堆集的景象叫做电荷存储效应。

当输出电压俄然由+VF 变为-VR 时， P 区存储的电子和 N 区存储的空穴不会顿时消逝，它们会经由进程以下两个路子逐步削减：

1.在反向电场的感化下， P 区电子被拉回 N 区， N 区空穴被拉回 P 区，构成反向漂移电流 IR ；

2.与大都载流子复合消逝。

在这些存储电荷消逝之前，PN结仍处于正向偏置，即耗尽层依然很窄，PN结的电阻依然很小，与 Rl 比拟能够或许疏忽，以是此时反向电流IR  = VR +VD/RL 。VD表现PN结两头的正向压降，普通有VR ＞＞VD，即IR  = VR /RL。

在这段时辰，IR根基上坚持稳定，首要由VR和 Rl决议。颠末 ts 时辰后，P 区和 N 区所存储的电荷已明显减小，耗尽层逐步变宽，反向电流 IR 逐步减小到一般反向饱和电流的数值，颠末 tt 时辰后，二极管转为停止状况。

由上可知，二极管的反向规复时辰便是存储电荷消逝所需要的时辰。若是反向脉冲的延续时辰比反向规复时辰 tre  =ts +tt 短，则二极管在正、反标的目的都能够或许导通，起不到开关的感化。
