升压电路道理，场效应管升压电路图-KIA MOS管
信息来历：本站 日期：2024-01-15
举例：有一个12V的电路，电路中有一个场效应管须要15V的驱动电压，这个电压怎样弄出来？便是用自举。
凡是用一个电容和一个二极管，电容存储电压，二极管避免电流倒灌，频次较高的时辰，自举电路的电压便是电路输入的电压加上电容上的电压，起到升压的感化。
升压电路只是在现实中定的称号，在现实上不这个观点，升压电路首要是在甲乙类单电源互补对称电路中利用较为遍及。
甲乙类单电源互补对称电路在现实上能够使输入电压Vo到达Vcc的一半，但在现实的测试中，输入电压远达不到Vcc的一半。
此中首要的缘由就须要一个高于Vcc的电压，以是接纳升压电路来升压。
开关直流升压电路即所谓的boost或step-up电路，是一种开关直流升压电路，它能够是输入电压比输入电压高，根基电路图见图1：
假设阿谁开关(三极管或mos管)已断开了很长时候，一切的元件都处于抱负状况，电容电压即是输入电压。
上面分充电和放电两个局部来申明这个电路。
充电进程
在充电进程中，开关闭合(三极管导通)，等效电路如图二，开关(三极管)处用导线取代，这时候，输入电压流过电感，二极管避免电容对地放电。
因为输入是直流电，以是电感上的电流以必然的比率线性增添，这个比率跟电感巨细有关，跟着电感电流增添，电感里贮存了一些能量。
放电进程

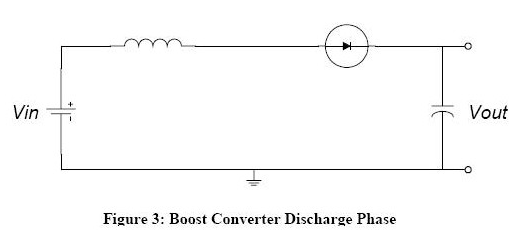

如图，这是当开关断开(三极管停止)时的等效电路，当开关断开(三极管停止)时，因为电感的电流坚持特征，流经电感的电流不会顿时变为0，而是迟缓的由充电终了时的值变为0。
而本来的电路已断开，因而电感只能经由进程新电路放电，即电感起头给电容充电， 电容两头电压降低，此时电压已高于输入电压了，升压终了。
提及来升压进程便是一个电感的能量通报进程，充电时，电感接收能量，放电时电感放出能量。
若是电容量充足大，那末在输入端就能够在放电进程中坚持一个延续的电流，若是这个通断的进程不时反复，就能够在电容两头获得高于输入电压的电压。

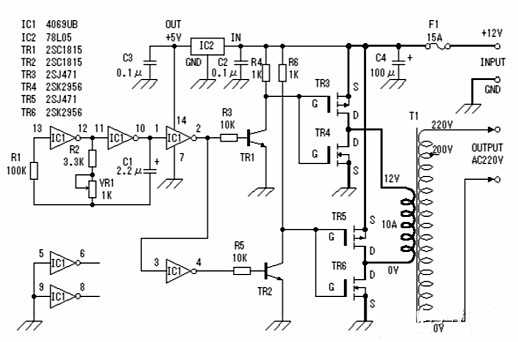

此逆变器首要由MOS场效应管，通俗电源变压器组成。其输入功率取决于MOS场效应管和电源变压器的功率。
