图腾柱便是高低各一个三极管，上管为NPN，c极(集电极)接正电源，下管为PNP，c极(集电极)接地。两个b极(基极)接一路，接输出，上管和下管的e极(发射极)接到一路，接输出，像一个"图腾柱"。用统一旌旗灯号驱动两个b极。驱动旌旗灯号为高时，NPN导通;旌旗灯号为低时，PNP导通。操纵两个晶体管组成推挽输出。 用来婚配电压，或进步IO口的驱动才能。
高低两个输出管，从直流角度看是串连，两管连接处为输出端。上管导通下管停止输出高电平，下管导通上管停止输出低电平，若是电路逻辑能够高低两管均停止则输出为高阻态。
在开关电源中，近似的电路常称为半桥。
电路变种
一种是两管全用NPN，可是下管经由进程一个反相器接到输出，也起到一样感化;
还有一种是下管的e接到地，两管之间靠一个稳压管取代负电源。
门电路的输出极接纳一个上电阻接一个NPN型晶体管的集电极，这个管子的发射极接下面管子的发射极同时输出;下管的集电极接地。两管的基极别离接前级的节制。因为此布局画出的电路图有点儿象印第安人的图腾柱，以是叫图腾柱式输出(也叫图腾式输出)。
图腾柱感化
一方面增添了驱动才能，另外一方面，当PWM的输出端为低电平的时辰，下管为MOS的结电容供给放电回路。

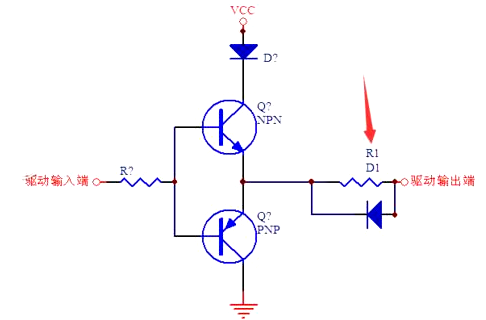

驱动MOS管或IGBT管，某些管子能够须要比拟大的驱动电流或灌电流，这时候候辰辰辰候就须要用到图腾柱电路，在现实操纵中，若是就根据图中所示的电路的话，常常会因为走线电感与管子的结电容引发谐振而带来题目。能够增添电路图中的R1与D1加速放电，防止引发共振。

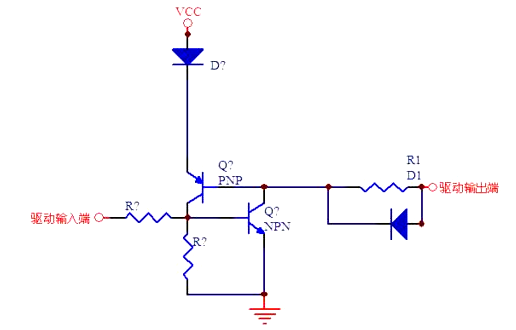

若是装备抗搅扰才能较弱的话，图腾柱电路很轻易遭到搅扰而发生有误举措。为了晋升图腾柱的抗搅扰才能，咱们能够将电路改成下图所示。
图腾柱型驱动电路的感化在于：晋升电流驱动才能，敏捷实现对门极电荷的充电或放电的进程。
当某些管子能够须要比拟大的驱动电流或灌电流，这时候候辰辰辰候就须要用到图腾柱电路。

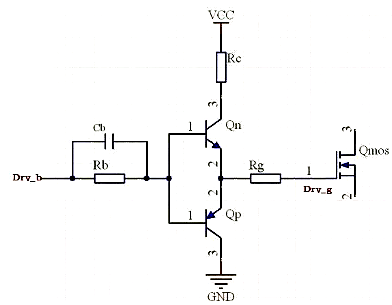

器件感化申明：
Qn：N BJT
Qp：P BJT
Qmos：待驱动NMOS
Rb：基极电阻
Cb：加速电容
Rc：集电极电阻
Rg：驱动电阻
道理阐发:
左侧一个输出驱动旌旗灯号Drv_b（驱动才能很弱）经由进程一个图腾柱输出电路，从三极管的发射极大众端出来获得驱动才能（带载才能）大大加强的旌旗灯号Drv_g；从能量的角度来说，弱能量旌旗灯号Drv_b经由进程Qn和Qp的感化，从Vcc取电（获得能量），从而变成了照顾高能量的Drv_g旌旗灯号；在这个能量通报的进程中，Qn和Qp别离瓜代任务在停止和饱和状况；
详细任务进程（逻辑阐发）以下：
以方波为例，1代表高电平，0代表零电平，-1代表负电平；Vb表现Qn和Qp的大众基极电压，Vqn_c表现Qn管子的集电极电压，Vqn_be表现Qn管子基极-发射极电压，Vqp_be表现Qp基极-发射极电压
当输出驱动旌旗灯号Drv_b=1则Vb=1，Vqn_be=1，因为：Qn两头有一个Vcc电压，即Vqn_ce=1，以是，Qn管饱和导通，Qn管电流首要由集电极流向发射极，Drv_g=1，这时候候辰辰辰MOS管结电容敏捷充电；（Qn管饱和导通，能量由Vcc供给驱动才能大大加强）
当输出电压为低电平Drv_b=0则Vb=0，Vqp_be=-1，因为MOS管上的结电容存在电压，即Vqp_ec=1，以是，Qp管饱和导通，Qp管电流首要由发射极流向集电极，Drv_g=0;这时候候辰辰辰MOS管结电容敏捷放电；（Qp管饱和导通，MOS管放电速率加速）
