MOS管的任务道理和三极管比拟近似，MOS管的栅极相称于三极管的基极，只要要在它的栅极给一个高电平。那末源极和漏极之间就会导通。若是给它的栅极低电平，源极和漏极之间就会断开，咱们便是按照这个道理来建造MOS管的检测电路的。

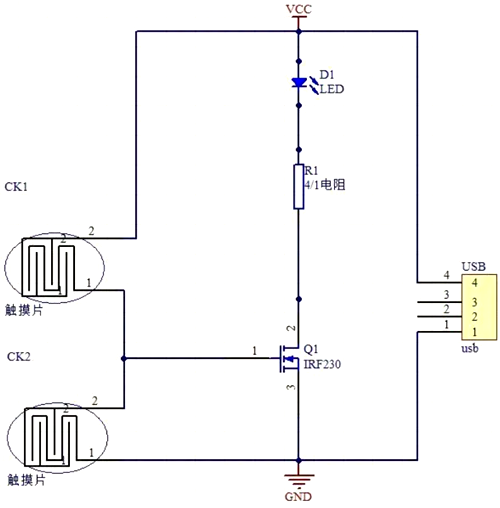

道理图比拟简略，一个管脚插座，一个100欧电阻，一个USB输出插头，一块敷铜板。触摸片1的一端接电源正极，一端接MOS管的栅极。触摸片2的一端接电源负极，一端接电源负极。
本电路由USB口间接供电。电路设置了两个触摸片，用于检测MOS管的黑白。将两个触摸片的一端并联。与MOS管栅极毗连。两个触片的别的一端别离接在电源正极和电源负极。当手指触控CK1时，由人体的手指作为导体使MOS管的栅极电位降低，此时MOS管导通，LED发光。当手指触摸CK2时,CK2的两组电极经由过程手教唆栅极电位降落。此时MOS管，停止LED燃烧。

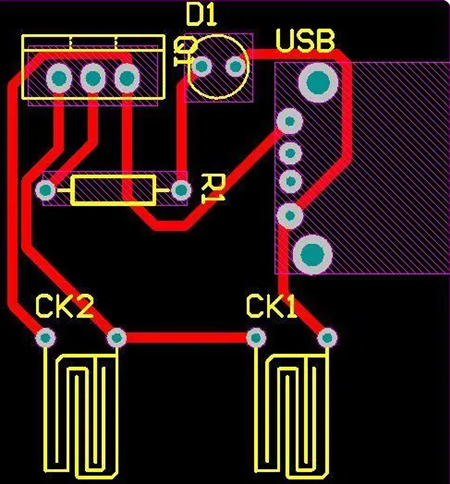

PCB板图纸

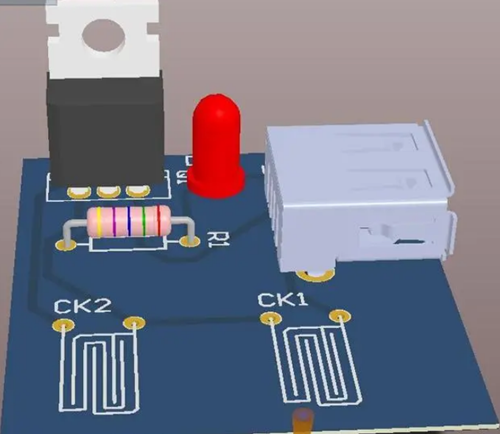

由PCB板天生的3d结果图

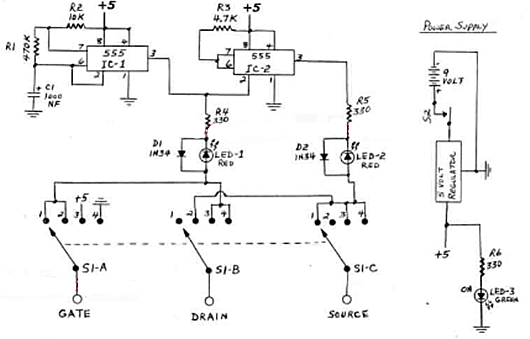

这款简略的MOSFET测试仪能够疾速测试加强型N型和P沟道MOSFET。它查抄栅极、漏极和源极之间的短路。它还辨别了N沟道和P沟道MOSFET。一旦准确毗连到 mosfet，一切测试都将在不反向毗连的环境下实现。
