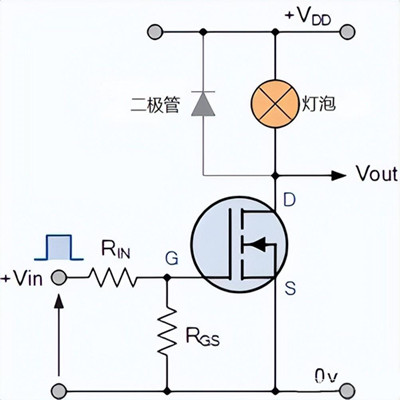

下图所示的电路中，加强型 N 沟道mos管用于切换简略的灯“ON”和“OFF”（也能够是 LED）。
栅极输出电压VGS被带到恰当的正电压电平以翻开器件，是以灯负载要末“翻开”，（V GS = +ve），要末处于将器件“封闭”的零电压电平，（VGS = 0V）。
若是灯的电阻负载要由电感负载（如线圈、螺线管或继电器）取代，则须要与负载并联一个“续流二极管”，以掩护mos管免受任何自生反电动势的影响。
这是一个很是简略的电路，用于切换电阻负载，比方灯或 LED。可是，当利用功率mos管切换理性或容性负载时，须要某种情势的掩护来避免mos管器件受损。驱动理性负载与驱动容性负载的结果相反。
比方，不电荷的电容是短路的，致使高“涌入”电流，当咱们从理性负载上移除电压时，跟着磁场瓦解，咱们会发生很大的反向电压，从而致使感到绕组中的感到反电动势。

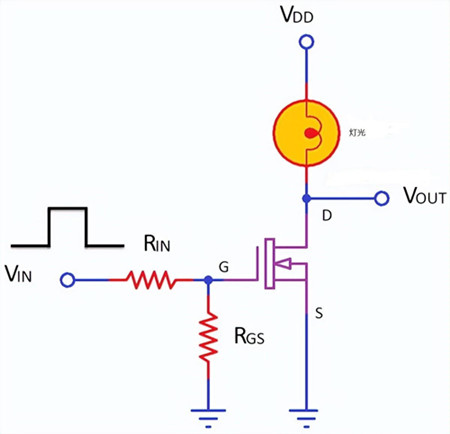

一个简略的电路，此中 N 沟道加强形式mos管将翻开或封闭灯。为了将mos管用作开关，它必须任务在停止和线性（或三极管）地区。
假定装备最后是封闭的。栅极和源极之间的电压，即 V GS恰当地设为正值（从手艺上讲，V GS > V TH），MOSFET 进入线性地区并且开关导通。这使灯翻开。
若是输出栅极电压为 0V（或手艺上 < V TH），则mos管进入停止状况并封闭。这反过去会使灯封闭。

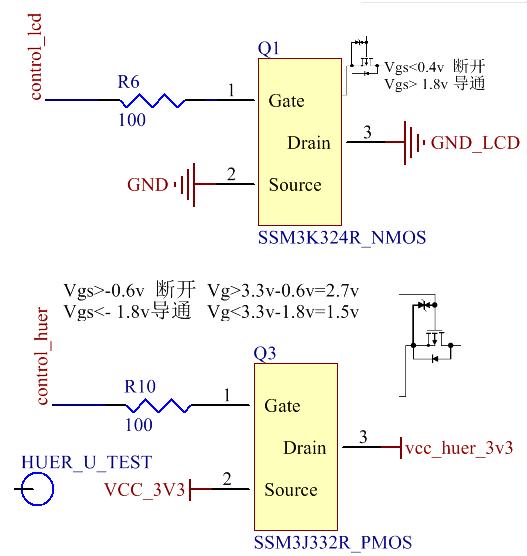

两种MOS管的典范利用：
第一种NMOS管为高电平导通，低电平截断，Drain端接前面电路的接地端；
第二种为PMOS管典范开关电路，为高电平断开，低电平导通，Drain端接前面电路的VCC端。
