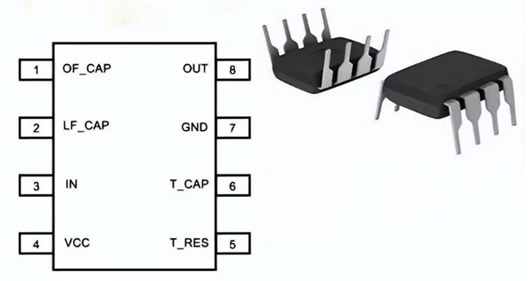

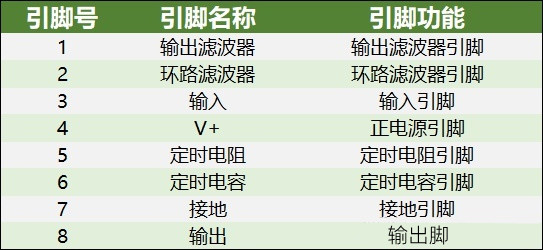

引脚4和引脚7：别离是 IC 的正 (Vdd) 和负 (Vss) 电源输出。
引脚3：是输出的感测输出，用于检测给定的锁相环频次，换句话说，该引脚将锁定婚配的中间频次，该中间频次能够经由过程一对外部设置在 IC 外部遥控收集。
引脚5和6：用于经由过程按照须要设置 R1、C1 的值来建立中间频次，并且该频次被感测输出 引脚3用于锁定并在引脚8处建立逻辑零这是IC的输出引脚。
输出引脚8：凡是为逻辑高电平，一旦在 IC 的引脚3检测到婚配频次，就会变为逻辑零。
引脚1和2：用于确保准确过滤所涉及的频次，以便 IC 不会因为任何现有的寄生或杂散噪声搅扰而发生任何毛病输出。

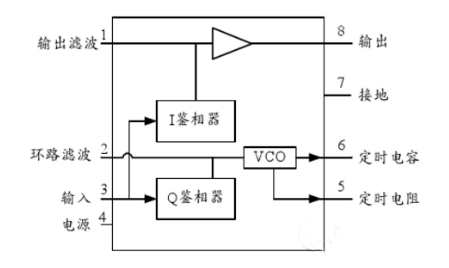

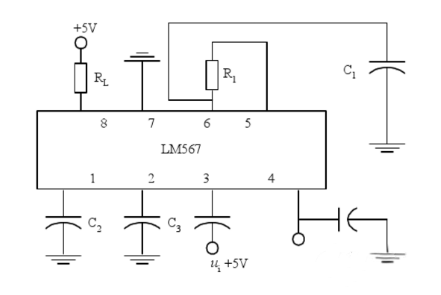

LM567是一种解码集成电路，其外部布局以下图1所示。LM567外部包罗了两个鉴相器、缩小器、电压节制振荡器VCO等单位。其典范的利用电路如图2所示。
调子解码器LM567任务时，其锁相环外部电流节制振荡器发生必然频次和相位的振荡旌旗灯号。
该旌旗灯号与③脚输出的旌旗灯号一路送入正交鉴相器停止比拟。当旌旗灯号频次落在给定通带内时，锁相环锁定该旌旗灯号，同时节制LM567外部三极管上电，LM567输出端输出低电平。
LM567的⑤脚输出外部振荡器的方波旌旗灯号，⑥脚输出锯齿波脉冲。二者的频次都与外部振荡器的中间频次不异。②脚是锁相环鉴相器的输出。上的电压是F/V转换后的旌旗灯号。若是将调子旌旗灯号输出到②脚，则⑤脚输出由②脚输出旌旗灯号调制的FM方波旌旗灯号。
从LM567的根基功效来看，LM567能够用作振荡器、调制器或解调器。是以，它能够作为电路中的根基器件。LM567的利用具备解码输出旌旗灯号中特定频次的功效，普遍利用于通讯、遥控、丈量、频次监测等范畴。
