去耦电路：去耦旁路电路图分享-KIA MOS管
信息来历：本站 日期：2024-01-08
去耦电路指的是在多级缩小电路(集成电路芯片外部大多也是由各类多级缩小电路构成)的供电电源端对地所加的旁路电容。其容量大可到几十、上百微法 ,小也要0.1,0. 01微法。
加这个电容有甚么感化呢?首要是避免来自直流电源外部的祸合使缩小器自激,这也便是“去耦”这个称号的含义。
去耦电路在电子产物中是利用最多的，几近一切的多级缩小器、不论是分立器件或集成电路都须要去耦电路。
多个电容构成的去耦旁路电路

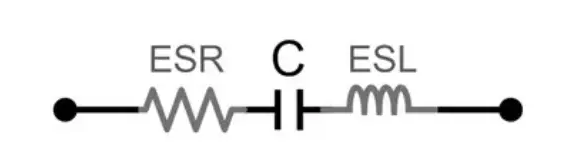

在现实利用中，电容不只仅是抱负的电容C，还具备等效串连电阻ESR及等效串连电感ESL，以下图所示为现实的电容器的简化模子：
在高速电路中利用电容须要存眷一个主要的特征目标为电容器的自谐振频次，电容自谐振频次公式表现为：
自谐振频次点是辨别电容器是容性仍是理性的分界点，低于谐振频次时电容表现为电容特征，高于谐振频次是电容表现为电感特征，只要在自谐振频次点四周电容阻抗较低，是以，现实去耦电容都有必然的任务频次规模，只要在其自谐振频次点四周频段内，电容本领备很好的去耦感化，利用电容器停止电源去耦时须要出格注重这一点。
电容的特征阻抗可表现为：
可见大电容（1uF）的自谐振点低于小电容(10nF)，响应的，大电容对装置的PCB电路板上发生的寄生等效串连电感ESL的敏感度小于小电容。

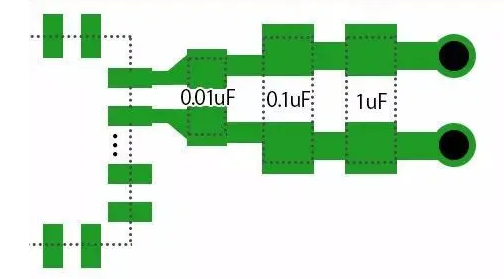

以是，小电容应当尽可能接近IC的电源引脚摆放，大电容的摆放地位绝对宽松一些，但都应当尽可能接近IC摆放，不能离IC间隔太远，跨越其去耦半径，便会落空去耦感化。准确体例以下图：
