电路去耦合详解，电路去耦设想-KIA MOS管

电路去耦合体例

1. 去耦电容法

去耦电容法是经常利用的电路去耦合体例。它首要是经由过程增添去耦电容，将交换旌旗灯号分手开来，从而到达按捺噪声和搅扰的成果。去耦电容普通装置在旌旗灯号源和缩小器之间，在旌旗灯号源输入端和输入端别离增添一个电容，能够有效按捺旌旗灯号源与缩小器之间的搅扰。

去耦电容的挑选应注重以下几点：

（1）电容的容值应按照旌旗灯号频次挑选，普通倡议挑选10 Hz以下旌旗灯号的容值；

（2）电容的电压值应比最大旌旗灯号电压高10%以上，以确保电容任务宁静；

（3）电容的不变性应好，阻抗尽能够小，以削减旌旗灯号消耗。

2. 去耦电阻法

去耦电阻法是另外一种经常利用的电路去耦合体例。它首要是经由过程增添去耦电阻，下降旌旗灯号源的内阻和输入阻抗，从而削减旌旗灯号的搅扰。去耦电阻普通装置在旌旗灯号源和缩小器之间，在旌旗灯号源输入端和缩小器输入端别离增添一个电阻。

去耦电阻的挑选应注重以下几点：

（1）电阻的阻值应按照旌旗灯号源的内阻和输入阻抗来挑选；

（2）电阻的功率应按照最大输入功率来挑选；

（3）电阻的精度应较高，以削减旌旗灯号丧失。

电路去耦合流程

电路去耦合的流程首要包含以下几个步骤：

1. 拔取适合的去耦电容或去耦电阻；

2. 肯定去耦电容或电阻的装置地位；

3. 计较电容或电阻的参数值并停止装置；

4. 测试电路的旌旗灯号输入品质和不变性；

5. 若有须要，可按照测试成果停止调剂和优化。

电路去耦设想分享

恰当的局部去耦在PCB上是必不可少的

典范的4层PCB凡是设想为接地层、电源层、顶部旌旗灯号层和底部旌旗灯号层。外表贴装IC的接地引脚经由过程引脚上的过孔间接毗连到接地层，从而最大限制地削减接地毗连中的无用阻抗。

电源轨凡是位于电源层，并且路由到IC的各类电源引脚。显现电源和接地毗连的简略IC模子如图所示。

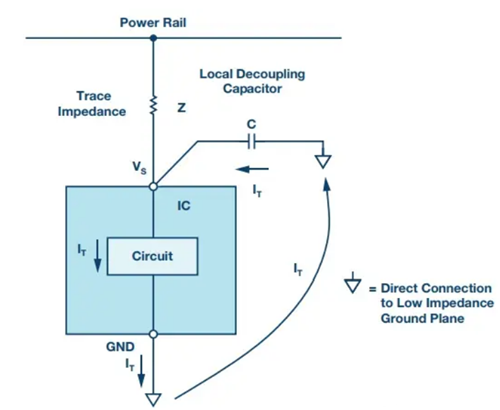

图. 显现走线阻抗和局部去耦电容的IC模子

IC内发生的电流表现为IT。流过走线阻抗Z的电流发生电源电压VS的变更。如上所述，按照IC的PSR，这会发生各类范例的机能下降。

经由过程利用尽能够短的毗连，将恰当范例的局部去耦电容间接毗连到电源引脚和接地层之间，能够最大限制地下降对功率噪声和纹波的活络度。去耦电容用作瞬态电流的电荷库，并将其间接分流到地，从而在IC上坚持恒定的电源电压。固然回路电流途径经由过程接地层，但因为接地层阻抗较低，回路电流普通不会发生较着的偏差电压。

图2显现了高频去耦电容必须尽能够接近芯片的环境。不然，毗连走线的电感将对去耦的有效性发生倒霉影响。

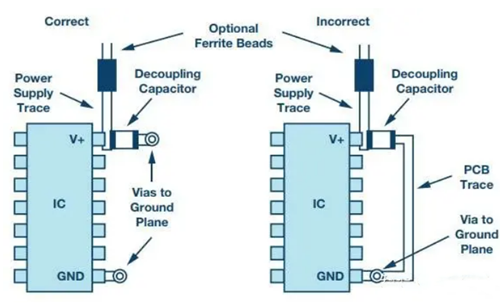

图. 高频去耦电容的准确和毛病安排

图左边，电源引脚和接地毗连都能够短，以是是最有效的设置装备摆设。但是在图右边中，PCB走线内的额定电感和电阻将形成去耦计划的有效性下降，且增添封锁环路能够形成搅扰题目。

挑选准确范例的去耦电容

低频噪声去耦凡是须要用电解电容（典范值为1μF至100μF），以此作为低频瞬态电流的电荷库。将低电感外表贴装陶瓷电容（典范值为0.01μF至0.1μF）间接毗连到IC电源引脚，可最大水平地按捺高频电源噪声。一切去耦电容必须间接毗连到低电感接地层才有效。此毗连须要短走线或过孔，以便将额定串连电感降至最低。

大大都IC数据手册在利用局部说了然保举的电源去耦电路，用户应一直遵守这些倡议，以确保器件一般任务。

铁氧体磁珠（以镍、锌、锰的氧化物或其余化合物制作的绝缘陶瓷）也可用于在电源滤波器中去耦。铁氧体在低频下（<100kHz）为理性—是以对低通LC去耦滤波器有效。100kHz以上，铁氧体成阻性（低Q）。铁氧体阻抗与资料、任务频次规模、直流偏置电流、匝数、尺寸、外形和温度成函数干系。

铁氧体磁珠并非一直须要，但能够加强高频噪声断绝和去耦，凡是较为有益。这里能够须要考证磁珠永久不会饱和，出格是在运算缩小器驱动高输入电流时。当铁氧体饱和时，它就会变为非线性，落空滤波特征。

请注重，某些铁氧体乃至能够在完整饱和前就长短线性。是以，若是须要功率级，以低失真输入任务，当原型在此饱和地区四周任务时，应查抄此中的铁氧体。典范铁氧体磁珠阻抗如图所示。

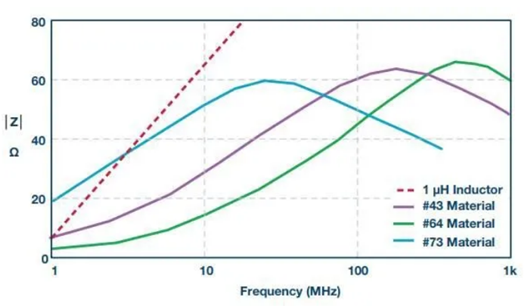

图. 铁氧体磁珠的阻抗

在为去耦利用挑选适合的范例时，须要细心斟酌因为寄生电阻和电感发生的非抱负电容机能。
