电阻(Resistor)：障碍电流经由过程的器件；用于节制电流和电压，完成电路的分压和限流。电阻是电路中常常利用的一种元器件，用于限定电流，并将电能转化为热能。罕见的电阻有牢固电阻和可变电阻两种。
电阻：以R来表现，单元Ω(读欧）
根基单元：Ω(欧)、kΩ(千欧)、MΩ(兆欧)、GΩ(吉欧)，
换算体例：1000Ω＝1kΩ，1000kΩ＝1MΩ，1000MΩ＝1GΩ，距离都是1千倍换算干系。
1. 0603电阻：尺寸为1.6mm×0.8mm，厚度为0.6mm，阻值规模为0.1Ω至10MΩ，蒙受功率为0.1W。
2. 0805电阻：尺寸为2mm×1.25mm，厚度为0.8mm，阻值规模为0.1Ω至10MΩ，蒙受功率为0.125W。
3. 1206电阻：尺寸为3.2mm×1.6mm，厚度为1.6mm，阻值规模为0.1Ω至10MΩ，蒙受功率为0.25W。
4. 2512电阻：尺寸为6.4mm×3.2mm，厚度为1.6mm，阻值规模为0.1Ω至10MΩ，蒙受功率为1W。

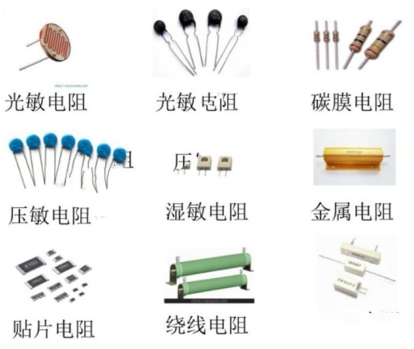

电阻可分为贴片电阻、光敏电阻、热敏电阻、碳膜电阻、矩形电阻、金属膜电阻、金属氧化物电阻、互感电阻和晶体压阻等，此中碳膜电阻是最罕见的一种。
根基上不电路板会不必电阻，任何电路板上利用最多的器件便是电容和电阻。各类高低拉电阻，反应电阻等等。
热效应
按照焦耳定律，电流流过电阻就会发烧。电阻的热效应的利用也有良多，电热毯、电火桶、电水壶。
对一些室外利用的电子装备，出格对一些集成有高机能CPU的SOC，对任务温度请求很刻薄，多数只能知足贸易级利用，大冬季在西南，零下三十多度，温度太低，很能够开不了机。凡是城市加一个大功率电阻做预加热功效，当温度下去后，装备启动了再关掉。之一切关掉，由于装备本身任务的功耗也会发烧，能够坚持温度。
零欧姆电阻
零欧姆电阻也叫跳线电阻(Jumper)。在电路设想中，为了调试便利或作兼容设想常常利用。比方在作预研设想时，为了调试时能测试芯片的每组电源的任务电流，凡是须要用零欧姆电阻将电源分红多路。
利用零欧姆电阻时，最常碰到的题目便是功耗怎样算，若何判定挑选的电阻是不是知足请求？
此时，就须要从电阻的规格书中获得相干参数，假定其电阻值不会跨越50mΩ，额外电流不跨越1A，由此就能够判定电阻是不是知足设想请求。
限流
有些时辰电路中须要一组几十毫安的电源，可是其电压在电路中其余处所都用不到，此时零丁弄一组DCDC或LDO都不太适合，由于电流太小。此时能够利用稳压管稳压电路。
分压
分压比方ADC采样电路，DCDC输入电压反应，电平转换等等。
婚配电阻
对高速旌旗灯号，PCB走线须要斟酌传输线模子，要保障阻抗婚配，避免旌旗灯号反射会影响旌旗灯号完全性。阻抗婚配便是保障负载阻抗与传输线的特色阻抗相称以消弭反射。最常常利用最简略的便是源端串连婚配，即在旌旗灯号源端串连一个电阻，该电阻和源内阻之和即是传输线特色阻抗，如许即便负载端不婚配，旌旗灯号反射返来会被源端旌旗灯号，不会再次反射。
