74LS04是数字节制开关芯片，一种六通道反相器（inverter）芯片，74LS04芯片的外部布局由多个晶体管和电容器组成。每一个反相器的外部布局包罗两个输出端、两个晶体管、两个负载电阻和一个输出端。当输出为低电平或高电日常平凡，晶体管中的电流流向差别的标的目的，从而发生反向输出电平。6个自力的反相器，每一个反相器的输出与输出相反。六个反相器，共用电源端和接地端，别的都是自力的。输出旌旗灯号手动负载的才能也有必然水平的缩小。它的高速操纵和普遍的电压规模使其成为典范的数字逻辑电路芯片之一。

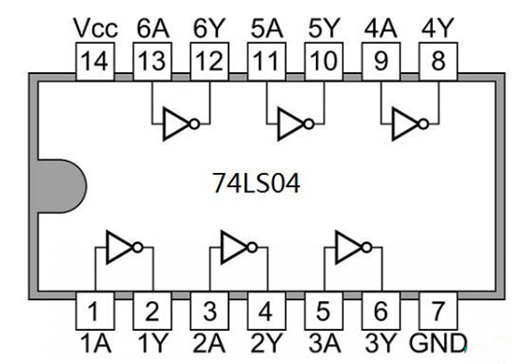

74LS04芯片一共有14个引脚，此中7个引脚别离连到6个反相器和一个共用的电源地线。这些反相器的输出和输出都在芯片的两头，并且对各自的输出和输出，芯片上都标有明白的功效标记。比方，输出能够被表现为“1A”或“2B”，输出能够被表现为“1Y”或“2Y”等。
引脚1，A输出门1
引脚2，Y输出门1
引脚3，A输出门2
引脚4，Y输出门2
引脚5，A输出门3
引脚6，Y输出门3
引脚7，接地
引脚8，Y输出门4
引脚9，A输出门4
引脚10，Y输出门5
引脚11，A输出门5
针脚12，Y输出门6
引脚13，A输出门6
引脚14，正电源
在晶体管输出低的环境下，最大电压将致使输出状况高。不管逆变器若何设想。它将一直按照以下形式给出输出。对差别的输出，输出将一直遵守以下真值表。一切非门均遵守以下公式Y=A'。
74LS04 的任务道理基于由晶体管组成的数字电路。它利用P型和N型晶体管来发生反向电平输出，在输出旌旗灯号为低电平（0）时输出高电平（1），输出旌旗灯号为高电平（1）时输出低电平（0）。在芯片外部，每一个反相器都包罗两个晶体管，此中一个作为开关，节制另外一个是不是能通电。当输出为0时，节制晶体管封闭，使输出变高，而输出为1时则相反。
