运放加法器电路道理,运放加法器电路图-KIA MOS管
信息来历：本站 日期：2024-01-02
将多个输入旌旗灯号经由过程电阻分压器接入运放的反向输入端，而后将运放的正向输入端接地，最初将输入端毗连到负载电阻上。当输入旌旗灯号颠末电阻分压器后，它们的电压将被转换成电流，而后经由过程运放的反向输入端输入到运放外部的差分缩小器中。差分缩小器会将两个输入旌旗灯号的差值缩小，并输入到运放的输入端。由于运放的反向输入端领受到的多个输入旌旗灯号的电流相加，是以输入旌旗灯号便是它们的和。

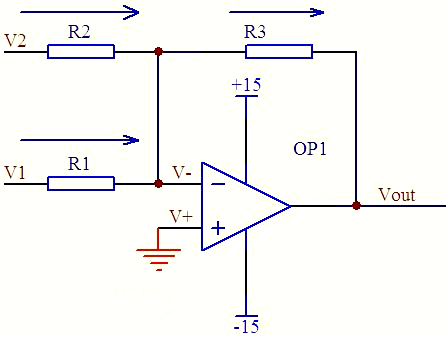

由虚短知：
V- = V+ = 0 ……a
由虚断及基尔霍夫定律知，经由过程R2与R1的电流之和即是经由过程R3的电流，故
(V1 – V-)/R1 + (V2 – V-)/R2 = (Vout – V-)/R3 ……b
代入a式，b式变为
V1/R1 + V2/R2 = Vout/R3
若是取
R1=R2=R3
则上式变为
Vout=V1+V2
这便是反相加法器，相位相反，输入即是两个输入的和。

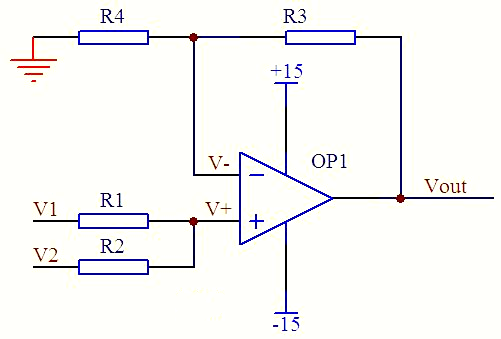

由于虚断，运放同向端不电流流过，则流过R1和R2的电流相称，同理流过R4和R3的电流也相称。故
(V1 – V+)/R1 = (V+ - V2)/R2 ……a
(Vout – V-)/R3 = V-/R4 ……b
由虚短知：
V+ = V- ……c
若是R1=R2，R3=R4，则由以上式能够推导出
V+ = (V1 + V2)/2 V- = Vout/2
故Vout = V1 + V2
也是一个加法器
运放加法器这类电路凡是利用运放作为焦点元件，由于运放具备高增益、高输入阻抗和低输入阻抗等长处，能够有用地缩小和处置旌旗灯号。在现实利用中，运放加法器电路能够用于音频旌旗灯号的混音、电压旌旗灯号的加法运算等。
