钳位是指限定电路中某点的电动势在某个值/规模内，而用作钳位的二极管则称为钳位二极管。
钳位二极管此中的一端所接的电位必须是恒压的，即假定该真个电位不会产生变更，作为参考电位端。而另外一端则为被钳端，该真个电位是会产生转变的，是须要停止限定的端。经由过程二极管的钳位感化将被钳真个电位强迫拉向参考端，这就称之为钳位。
钳位与稳压的区分：钳位是将某点的电位停止限定，使其不大于或不小于参考真个值，该点的电位是可变的，是操纵二极管的正向导通特征来停止钳位。稳压是将某点的电位不变在某个恒定的值，电位不可转变，是操纵二极管的反向击穿特征来停止稳压。

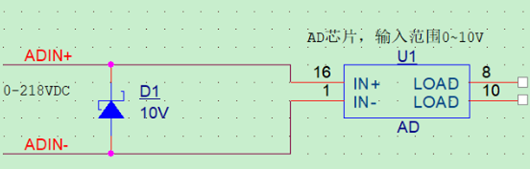

稳压二极管停止输出电压的稳压表示图：
从以上示例中可知，由于稳压二极管能够或许不变某点电压，以是稳压二极管实质上是一种特别的钳位二极管。
钳位二极管是操纵二极管的正向特征（导通）和反向特征（断路）来停止电位的胁迫，现实中常用到的有单向钳位电路和双向钳位电路。
1.单向钳位电路
单向钳位电路能够将电路中某点的电动势胁迫在牢固值。

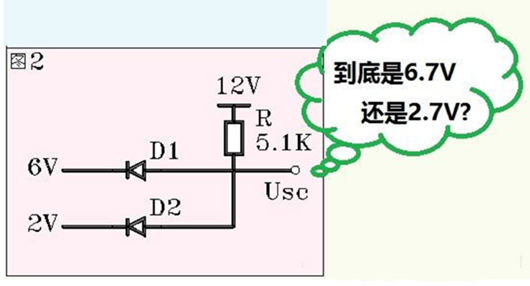

下图即为针对Usc点的钳位电路设想，图中Usc处的电压事实是几多呢？以伏安特征曲线知识为根本，两种阐发体例：
假定法
假定Usc=6.7V，则D1、D2均正向偏置，但如果D2正向偏置，则Usc会被D2强迫下拉到2.7V，与Usc的初始假定抵触。
假定Usc=2.7V，则D2正向偏置，D1反向偏置，即断路，如许阐发，电路不抵触。
以是，Usc=2.7V。
知识判定法
按照“水往低处流”的根基知识，12V→6V与12V→2V，电流会更偏向于往2V的处所活动，以是大略阐发，Usc处的电压为2.7V的几率会更大。
图中Usc处电压被胁迫在2.7V，这便是单向钳位电路的感化。
2.双向钳位电路
双向钳位电路能够将电路中某点的电动势胁迫在某个规模值。

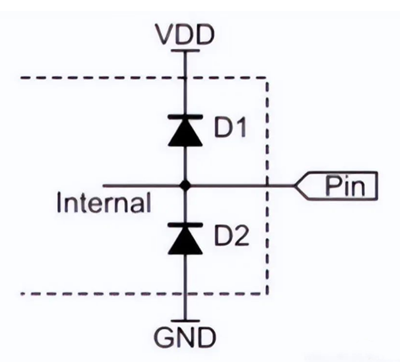

下图中，在引脚Pin处高低各增加了1个钳位二极管，那末Pin引脚处的电压被胁迫在几多呢？
双向钳位电路
仍然按照伏安特征曲线阐发：
当输出Internal电压大于VDD时，D1导通，D2停止，Pin的电压为VDD+0.7V（约为VDD)；
当输出Internal电压小于GND时，D1停止，D2导通，Pin的电压为GND-0.7V约为GND)；
故Pin脚的输出电压一直在VDD~GND规模之间，这便是双向钳位电路的感化。
