MOS管的利用凡是能够分为两种景象：

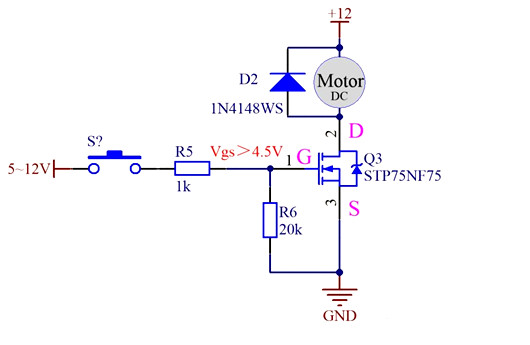

①到场通俗的逻辑节制，和三极管一样作为开关管利用，电流可达数安培，如图1为MOS管驱动直流机电电路。R6下拉电阻是必须的（取值通俗10--20k），道理和NPN三极管下拉电阻一样。
此类利用的MOS管Vgs电压大于门坎电压4.5V（又叫平台电压）便可普通利用。小功率的逻辑节制能够挑选利用三极管。
图1：逻辑节制MOS管
②到场PWM节制；桥式驱动电路和开关电源电路等利用普遍。

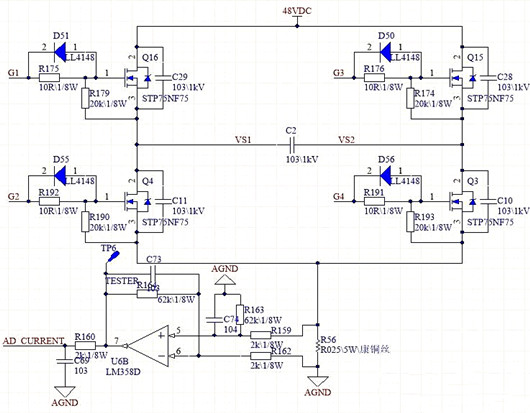

如图2为有刷直流机电桥式驱动电路，G1、G2、G3、G4为推挽PWM节制，VS1、VS2接机电，可完成大功率直流机电调速，正反转节制。此类利用的MOS管Vgs电压大于10V，凡是利用12V（为保障导通深度，PWM的幅值为12V）。
且G极的电阻必须是小电阻凡是取4.7--100Ω，与电阻并联一个反向二极管，目标是保障MOS管的关断速率比导通速率快，避免上桥与下桥纵贯短路。
图2：有刷直流机电桥式驱动电路

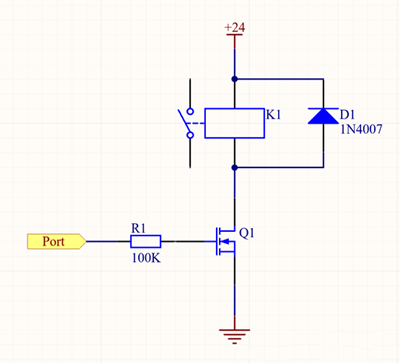

以驱动继电器为例分享电路设想，驱动电路以下图。
D1感化是泄放继电器的反向电动势
继电器参数
24V继电器 电大负载25A/250VAC，线圈电阻640欧。
流过线圈的电流为37.5mA。
继电器的线圈为理性负载，在通电和断电的刹时，会发生反向电动势，通电时这个电动势与电源标的目的不异，上正下负，电源能够接收绝大局部。
断电时这个电动势与电源标的目的相反，下正上负，此时二极管D1导通，将这个电动势短路泄放掉。对高压电路，二极管用1N4007就能够了，耐压1000V，电流1A，自制好用。讲求的能够用快规复二极管，机能更好些。泄电流略大，此处能够疏忽。
MOS管选型
这个MOS管的选型很简略，关头参数只触及电压和电流便可，其余可不作斟酌。
耐压：1.2~1.5倍电源电压或更高
电流：5倍任务电流妥妥的够，即150mA以上足矣。
功耗：通俗管子的Rds只要几十毫欧，功耗必定知足需要。
开关频次：继电器的举措频次不跨越100HZ，大多管子都够。
