MOS晶体管中的漏极/源极和基板结在晶体督工作时代反向偏置。这会致使器件中呈现反向偏置泄电流。这类泄电流能够是由于反向偏置地区中大都载流子的漂移/分散和雪崩效应引发的电子-空穴对的发生。pn结反向偏置泄电流取决于搀杂浓度和结面积。

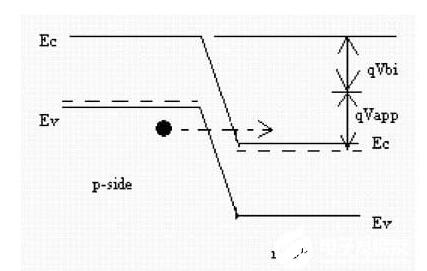

对漏极/源极和衬底地区的重搀杂pn结，带间隧穿（BTBT）效应主导反向偏置泄电流。在带间隧穿中，电子间接从p区的价带隧穿到n区的导带。BTBT对大于10的电场可见6 V/厘米。
处理体例：
在MOSFET的反向电路中增添一个反向电流按捺电路，有用地减小反向泄电流的巨细。反向泄电流跟着结温的回升呈指数纪律增添。节制MOSFET的结温能够减小反向泄电流的巨细。
衬底泄电：衬底泄电是由于衬底和其余电极之间的电场引发的泄泄电流。衬底泄电与衬底与源极之间的电场强度、电子迁徙率和器件尺寸有关。
处理体例：增强衬底与其余电极之间的绝缘以减小电场影响。
当栅极电压小于阈值（Vth）但大于零时，晶体管被以为在亚阈值或弱反转区中被偏置。在弱反转中，大都载流子的浓度很小，但不是零。在|VDS|典范值＞0.1V的环境下，全部电压降发生在漏极-衬底pn结处。
平行于漏极和源极之间的Si-SiO打仗的电场份量是最小的。由于电场较小，漂移电流较低，亚阈值电流首要是分散电流。
漏极引发的势垒降落（DIBL）是亚阈值泄电流的首要缘由。漏极和源极的耗尽区在短沟道器件中彼此感化以降落源极势垒。亚阈值泄泄电流源自于将电荷载流子注入沟道外表的源极。
DIBL在高漏极电压和短沟道器件中是较着的。
MOS器件的阈值电压跟着沟道长度的减小而降落。V th滚降是对这类景象（或阈值电压滚降）的定名。短沟道器件中的漏极和源极耗尽区进一步延长到沟道长度中，耗尽沟道的一局部。
是以，反转沟道须要较低的栅极电压，从而降落阈值电压。这类效应在较高的漏极电压下更加较着。由于亚阈值电流与阈值电压成正比，以是降落阈值电压会增添亚阈值泄泄电流。
泄泄电流也遭到温度的影响。阈值电压跟着温度的下降而降落。换句话说，跟着温度的下降，亚阈值电流也会下降。
处理体例：经由过程优化器件布局和工艺参数来减小亚阈值泄电。

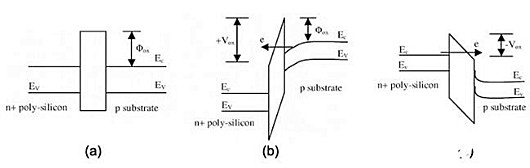

薄栅极氧化物在短沟道器件中的SiO层上供给大的电场。当氧化物厚度较低且电场较高时，电子从衬底隧穿到栅极，并从栅极穿过栅极氧化物隧穿到衬底，从而发生栅极-氧化物隧穿电流。
由于从衬底到栅极氧化物的热载流子注入而致使的泄电流
衬底-氧化物界面四周的高电场激起电子或空穴，这些电子或空穴穿过衬底-氧化物接口并进入短沟道器件中的氧化物层。热载流子注入便是这类景象的术语。
电子比空穴更轻易遭到这类景象的影响。这是由于电子比空穴具备更低的有用品质和更低的势垒高度。
以具备p型衬底的NMOS晶体管为例。当栅极度子处存在负电压时，正电荷仅在氧化物衬底界面处成立。由于空穴储蓄积累在衬底上，外表表现为比衬底更强的搀杂p区。
成果，沿着漏极-衬底打仗的耗尽区在外表四周更薄（与本体中的耗尽区的厚度比拟）。

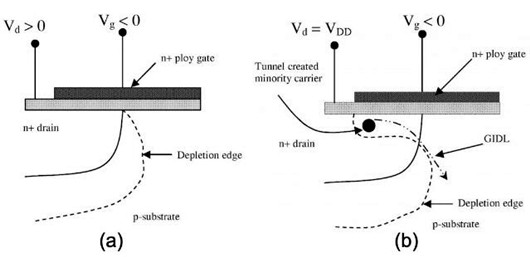

雪崩和带间地道效应是由于薄的耗尽区和较大的电场而发生的。成果，在栅极下方的漏极地区中发生大都载流子，并且负栅极电压将它们推入衬底。泄泄电流是以而回升。
由于在短沟道器件中，漏极和源极接近在一路，以是两个端子的耗尽区集聚并终究堆叠。听说在这类环境下发生了“渗入”。
对大大都来自源的载流子，穿透效应降落了势垒。是以，进入衬底的载流子的数目增添。漏极搜集此中一些载流子，而其余载流子发生泄电流。
