数模转换器，即D/A转换器，简称DAC,是将数字数据转换为摹拟旌旗灯号的装备。数模转换便是将团圆的数字量转换为毗连变更的摹拟量，完成该功效的电路或器件称为数模转换电路，凡是称为D/A转换器或DAC。
数模转换的外部电路构成无太大差别，普通按输入是电流仍是电压、可否作乘法运算等停止分类。
D/A转换器根基上由4个局部构成，即权电阻收集、运算缩小器、基准电源和摹拟开关。
解码道理
D/A转换的解码道理触及到代数的根基定律，以下所示：
说白了便是肆意一个非负整数A，都能够用一个t进制数表现。此中，t表现进制数，比方经常使用的t=2就表现二进制的进制数，n表现位数，ai即对应位数上的数值。
那末，若是将上式中的A换成要转换的摹拟量，就能够当作是对多个较小摹拟量tn加权乞降获得，权值即为ai（i=0,1,2,...,n）。
权电阻收集D/A转换器

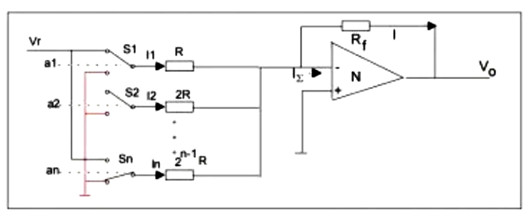

这里给出一种任务道理扼要的权电阻收集D/A转换电路以下图所示：
T型R-2R电阻收集D/A转换器

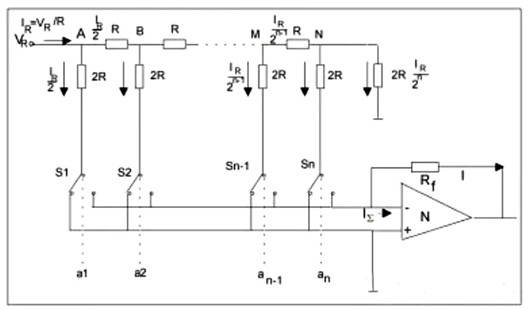

以下图所示是一种适用的T型电阻收集D/A转换电路：
在该电路中，因为运算缩小器的虚短特征，不管开关处于何种状况，S1~Sn的各点电位都可以为0（虚地或实地）。
那末，从右到左察看图中N、M、...、B、A各点，从各点向右看对地电阻都是R；从左到右阐发，可得各路的电流分派，其纪律是IR/2、IR/4、...、IR/2n-1、IR/2n。
知足按权散布的请求，可得：
从而完成D/A转换。
