充电器道理图(电动车充电器,手机充电器道理图-KIA MOS管
信息来历：本站 日期：2023-12-22

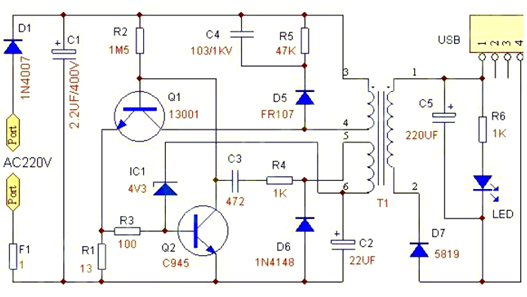

5V-USB充电器电路：图中用1欧的电阻F1起到保险丝的感化，用一个二极管D1完成整流感化。
接通电源后，C1会有300V摆布的直流电压，经由进程R2给Q1的基极供给电流，Q1的发射极有R1电流检测电阻R1，Q1基极得电后，会颠末T1的（3、4）发生集电极电流，并同时在T1的（5、6）（1、2）上发生感到电压，这两个次级绝缘的圈数不异的线圈，此中T1（1、2）输入由D7整流、C5滤波后经由进程USB座给负载供电；
此中T1（5、6）经D6整流、C2滤波后经由进程IC1（实为4.3V稳压管）、Q2构成取样比拟电路，检测输入电压凹凸；此中T1（5、6）、C3、R4还构成Q1三极管的正反应电路，让Q1任务在高频振荡，不停的给T1（3、4）开关供电。
当负载变轻或电源电压变高等任何缘由致使输入电压下降时，T1（5、6）、IC1取样比拟致使Q2导通，Q1基极电流减小，集电极电流减小，负载才能变小，从而致使输入电压下降；当输入电压下降后，Q2取样后又会遏制，Q1的负载才能变强，输入电压又会下降；如许起到主动稳压感化。
本电路固然元件少，可是还设想有过流过载短路掩护功效。当负载过载或短路时，Q1的集电极电流大增，而Q1的发射极电阻R1会发生较高的压降，这个过载或短路发生的高电压会颠末R3让Q2饱和导通，从而让Q1遏制遏制输入避免过载破坏。
是以，改变R1的巨细，能够改变负载才能，若是请求输入电流小，比方只要要输入5V100MA，能够将R1阻值改大。固然，若是须要输入5V500MA的话，就须要将R1恰当改小。注重：R1改小会增添烧坏Q1的能够性，若是须要大电流输入，倡议改换13003、13007中大功率管。
该电路属于自励、反激式、变压器耦合型、PWM开关电源；电源变更进程：交换（AC，输入市电）→直流（DC）→交换（AC，高频）→直流（DC，输入）；电路由整流、振荡、稳压、掩护四大体系构成。
这款电路作为小功率负载利用没题目，且电路布局简略，体积较小，但它的掩护不够完美，充电电流较小，功率较小，是以此刻已未几见了。

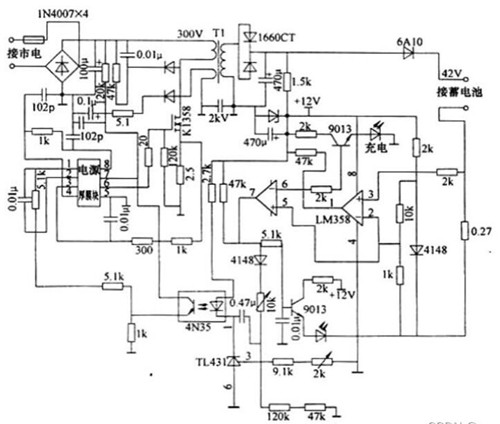

首要由整流滤高压开关、电压变更、恒流、恒压及充电节制等几局部构成。
其根基道理是充电器将输入的220V市电电压经整流滤波后改变为直流300V摆布的电压,经由进程开关管的接通和关断,使300V直流电压变成受节制的交换电压,交换电压经由进程开关变压器耦合后在其二次侧发生高压交换电,高压交换电再经由进程二极管整流后输入直流充电电压。

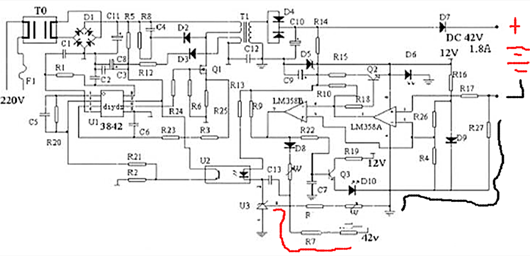

以3842驱动场效应管的单管开关电源，共同358双运放来完成三阶段充电体例。
