TTL电平旌旗灯号在电路设想中被操纵的最多是由于凡是数据表现接纳二进制划定，+5V等价于逻辑"1"，0V等价于逻辑"0"，这被称做TTL(晶体管-晶体管逻辑电平)旌旗灯号体系，这是计较机处置器节制的装备外部各局部之间通讯的规范手艺。

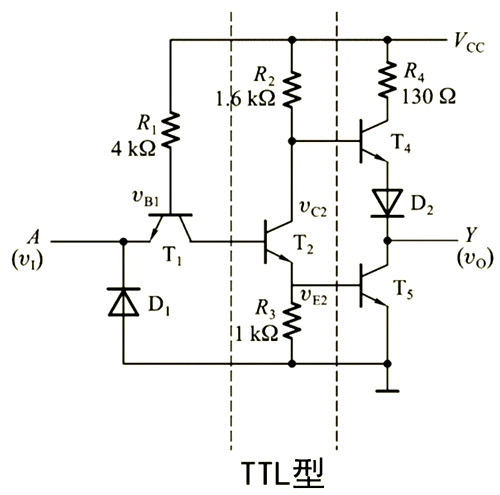

TTL集成电路的全名是晶体管-晶体管逻辑集成电路(Transistor-Transistor Logic)，首要有54/74系列规范TTL、高速型TTL(H-TTL)、低功耗型TTL(L-TTL)、肖特基型TTL(S-TTL)、低功耗肖特基型TTL(LS-TTL)五个系列。
规范TTL：输出高电平最小2V，输出高电平最小2.4V,典范值3.4V,输出低电平最大0.8V，输出低电平最大0.4V，典范值0.2V。
肖特基型TTL(S-TTL)：输出高电平最小2V，输出高电平最小Ⅰ类2.5V，Ⅱ、Ⅲ类2.7V，典范值3.4V，输出低电平最大0.8V，输出低电平最大0.5V。
低功耗肖特基型TTL(LS-TTL)：输出高电平最小2V，输出高电平最小Ⅰ类2.5V，Ⅱ、Ⅲ类2.7V，典范值3.4V，输出低电平最大Ⅰ类0.7V，Ⅱ、Ⅲ类0.8V，输出低电平最大Ⅰ类0.4V，Ⅱ、Ⅲ类0.5V，典范值0.25V。
TTL长处：速率快
TTL错误谬误：没法大规模集成，由于三极管的静态电流耗损很大，且TTL输出只是双极晶体管的基极，须要一些电流来翻开它。输出电流的巨细取决于外部电路，最高可达1.6mA。当很多TTL输出毗连到一个TTL输出时，这就成了一个题目，这凡是只是一个上拉电阻或一个相称差的驱动高侧晶体管。

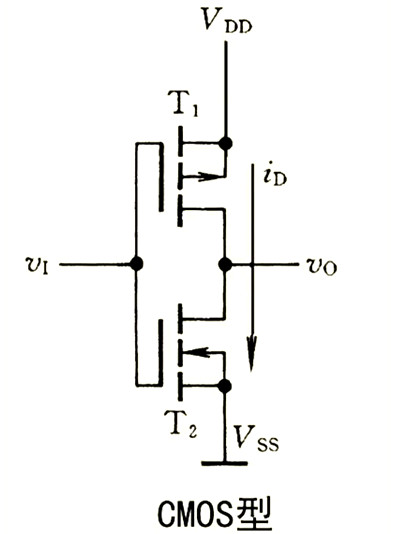

COMS集成电路是互补对称金属氧化物半导体(Compiementary symmetry metal oxide semicoductor)集成电路的英文缩写，电路的很多根基逻辑单位都是用加强型PMOS晶体管和加强型NMOS管根据互补对称情势毗连的，静态功耗很小。
COMS电路的供电电压VDD规模比拟广在+5--+15V均能普通任务，电压动摇许可±10，当输出电压高于VDD-0.5V时为逻辑1，输出电压低于VSS+0.5V(VSS为数字地)为逻辑0。
CMOS长处：静态电流几近为0，耗损小，静态功耗靠近为0，可在芯片里大规模集成。CMOS晶体管是场效应的，换句话说，栅极处存在的电场足以影响半导体通道进入导通。实际上，除栅极的小泄电流外，不发生电流，泄电流凡是在皮安培或纳安培量级。
CMOS错误谬误：由于CMOS芯片有一定的输出电容，是以下身时候无限，速率绝对TTL较慢为了确保在高频下回升时候快，CMOS须要一个大电流，在MHz或GHz频次下能够到达几安培的数目级。这个电流只要在输出必须转变状况时才被耗损，不像TTL，偏置电流必须与旌旗灯号一路存在。

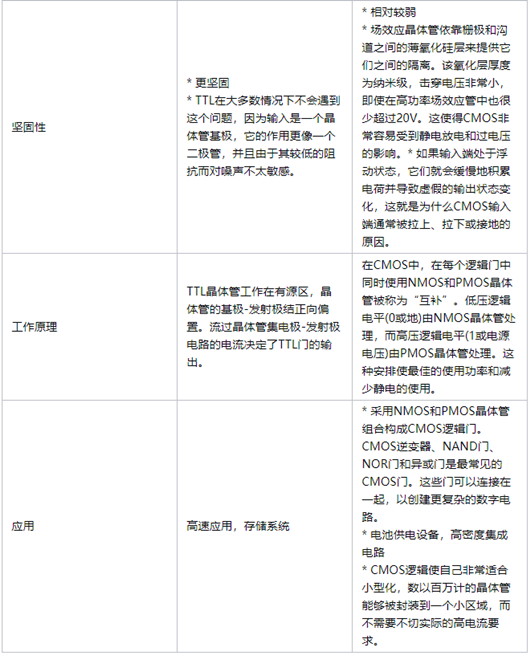

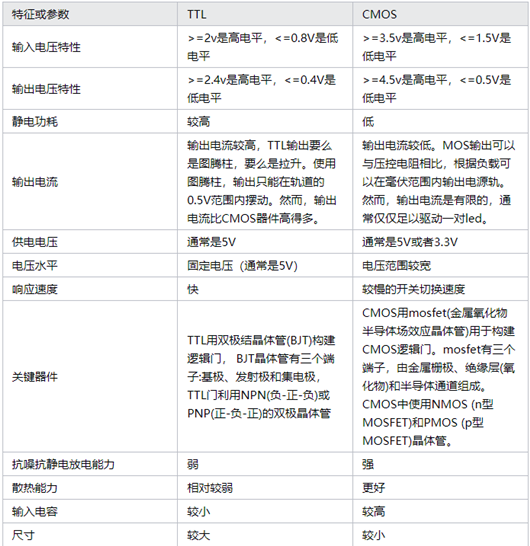

1、CMOS是场效应管组成，TTL为双极晶体管组成。
2、COMS的逻辑电平规模比拟大，普通在5V～15V，TTL只能在5V下任务。
3、CMOS的凹凸电平之间相差比拟大、抗搅扰性强，TTL则相差小，抗搅扰才能差 。
4、CMOS功耗很小，TTL功耗较大，普通在1～5mA/门。
5、CMOS的任务频次较TTL略低，可是高速CMOS速率与TTL差未几相称。
6、TTL电路是电流节制器件，而coms电路是电压节制器件。
7、TTL电路的速率快，传输提早时候短(5-10ns)，可是功耗大。COMS电路的速率慢，传输提早时候长(25-50ns),但功耗低。COMS电路自身的功耗与输出旌旗灯号的脉冲频次有关，频次越高，芯片集越热，这是普通景象。
CMOS和TTL的配合的地方
CMOS和TTL都不能让输出端口悬空。
由于端口悬空会致使意想不到的效果，比方遭到噪声搅扰，增添功耗。
对CMOS的输出端，应当根据逻辑需要将他们要末和VCC毗连，要末和GND毗连。
对TTL的输出端，应当将他们和VCC毗连，或经由过程一个下拉电阻完成低电平。不能间接将TTL输出端和GND间接毗连，由于如许会致使过电流，破坏器件。
