逻辑门又称“数字逻辑电路根基单位”。履行“或”、“与”、“非”、“或非”、“与非”等逻辑运算的电路。任何庞杂的逻辑电路都可由这些逻辑门组成。

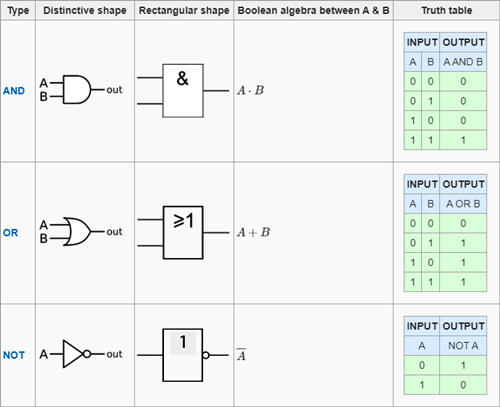

与或非：
与门 AND
或门 OR
非门 NOT

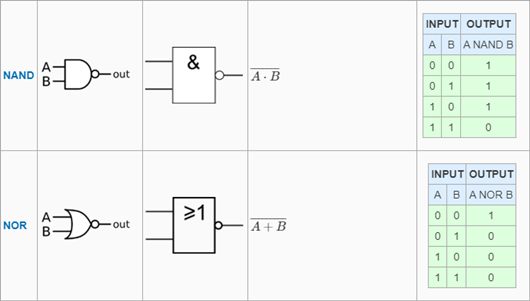

与非、或非：
与非门 NAND
或非门 NOR

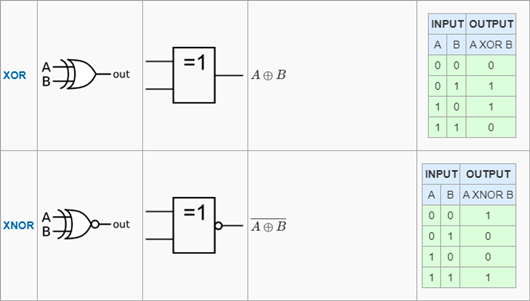

异或同或：
异或门 XOR
同或门 XNOR
与门电路

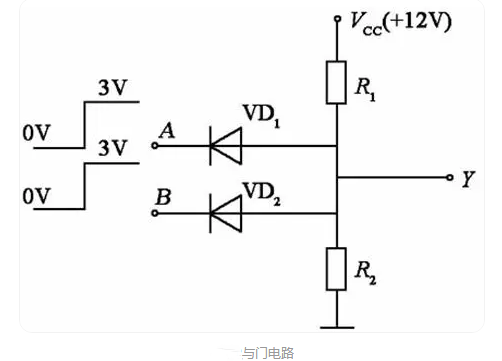

能完成与逻辑功效的电路称为与门电路。图是具备2个输入真个二极管与门电路。
或门电路

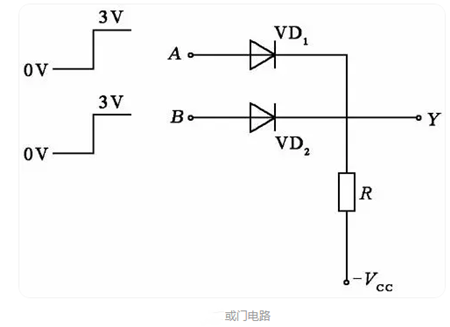

能完成或逻辑干系的电路称为或门电路。图所示为具备2个输入真个二极管或门电路。
非门电路

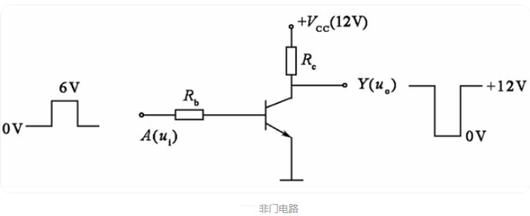

图为最简略的非门电路。不丢脸出，它的输入旌旗灯号与输入旌旗灯号存在“反相”干系，即输入低电平，输入为高电平；输入高电平，输入为低电平。
与非门电路

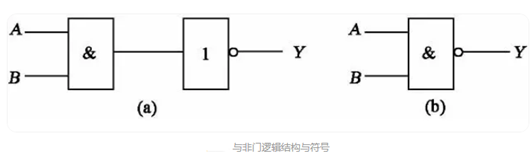

将一个与门和一个非门毗连起来，就组成了一个与非门，如图所示。
或非门电路

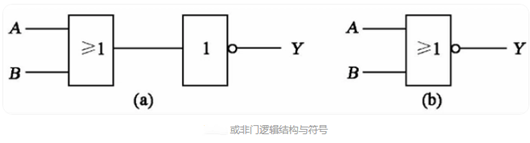

在或门前面接一个非门，就组成或非门。
与或非门电路

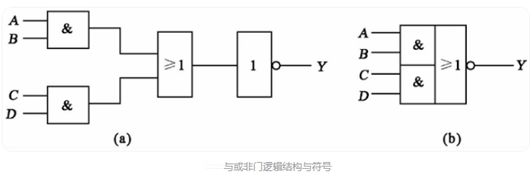

与或非门是由多个根基门组合在一路所组成的复合逻辑门，普通由2个或多个与门和一个或门，再和一个非门串连而成。
