三极管是在一块半导体基片上建造两个相距很近的PN结，两个PN结把整块半导体分红三局部，中间局部是基区，两侧局部是发射区和集电区。
三极管中，从三个区引出响应的电极，别离为基极b，发射极e和集电极c。发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电结。

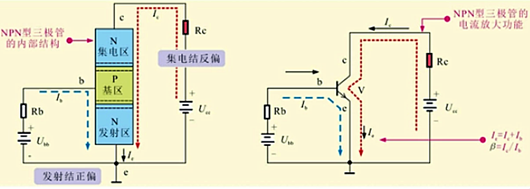

NPN三极管

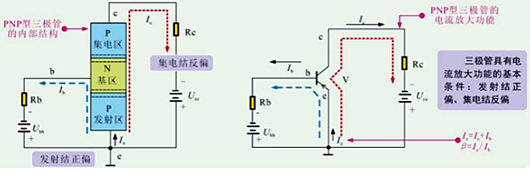

PNP三极管
三极管基极（b）电流最小，且远小于另两个引脚的电流；发射极（e）电流最大（即是集电极电流和基极电流之和）；集电极（c）电流 与基极（b）电流之比即为三极管的缩小倍数。
三极管具备缩小功效的根基前提是保障基极和发射极之间加正向电压（发射结正偏），基极与集电极之间加反向电压（集电结反偏）。基极绝对发射极其正极性电压，基极绝对集电极其负极性电压。

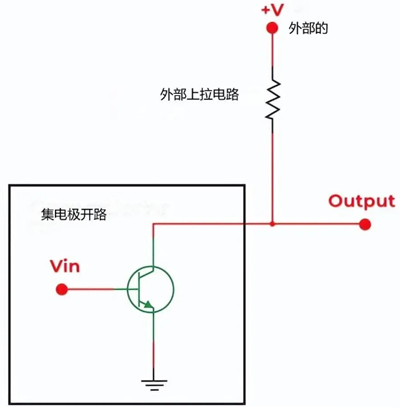

集电极开路是各类集成电路中常见的输入。 集电极开路就像一个接地或断开的开关。 除将IC或任何其余晶体管的输入毗连到特定装备外，还毗连到NPN晶体管的集电极开路的基极度子，NPN晶体管的发射极度子与接地引脚外部毗连。
是以集电极开路的输入视为NPN晶体管，它许可电流接收到大众端。 对如许集电极开路电路，必须有一个电源能力使输入一般任务。 当咱们请求未毗连任何电源时计较输入电压时，电压不会产生变更。 必须计较输入真个电压以领会集电极开路电路的一般运转。
该电路能够按照晶体管的范例（NPN或PNP）供给灌电流或拉电流输入。
1、当 NPN 晶体管任务在“高”状况时，它向地供给灌电流； 在“低”状况时，输入端将浮动，直到它经由过程上拉电阻毗连到正电源电压。
2、当 PNP 晶体管任务在“高”状况时，它向地供给源电流； 在“低”状况时，输入端将浮动，直到利用下拉电阻毗连到地。
集电极开路逻辑
