NPN缩小停止饱和前提图文详解-KIA MOS管
信息来历：本站 日期：2023-12-18

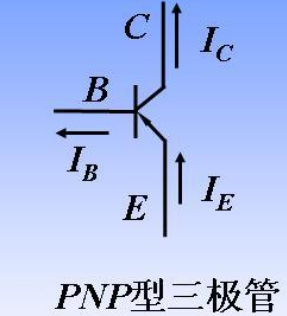

电流干系：IE=IC+IB
当VC＞VB＞VE时，即发射极正偏，集电极反偏，三极管处于缩小状况；
当VB＞VC＞VE时，即发射极正偏，集电极正偏，三极管处于饱和状况；
当VB＞VE＞VC时，即发射极反偏，集电极反偏，三极管处于停止状况；
三极管的正偏和反偏都是按照三极管的PN结来辨别的，若是PN电压为正，则正偏，反之反偏。

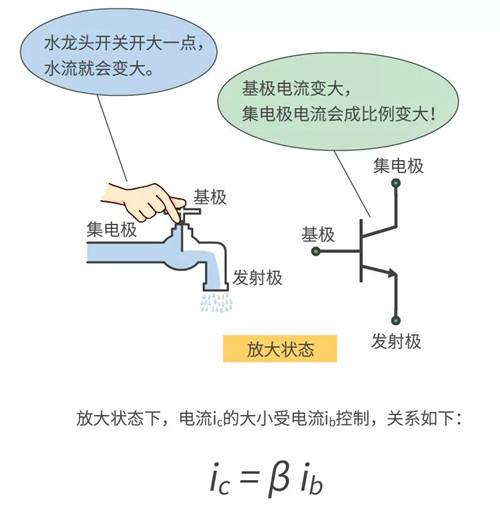

当三极管发射结正偏，集电结反偏，三极管就会进入缩小状况。在缩小状况下，三极管就相称因而一个受节制的水龙头，水龙头流出水流的巨细受开关（基极）节制，开关拧大一点，流出的水就会大一点。
也便是缩小状况下，基极的电流大一点，集电极的电流也会随着变大！并且ic与ib存在必然比例干系，ic = β ib，β是直流电流缩小系数，表现三极管缩小才能的巨细。

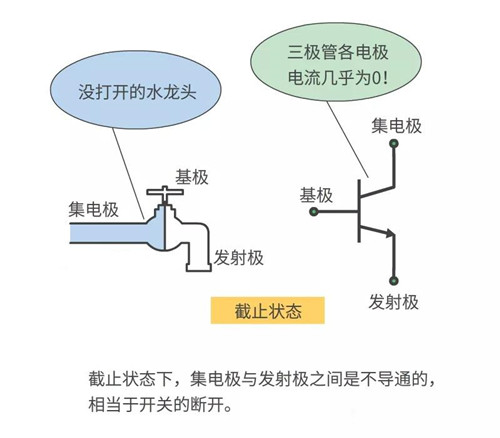

三极管的停止状况，这应当是比拟好懂得的，当三极管的发射结反偏，集电结反偏时，三极管就会进入停止状况。
这就相称于一个关紧了的水龙头，水龙头里的水是流不出来的。
停止状况下，三极管各电极的电流几近为0，集电极和发射极互不雷同。

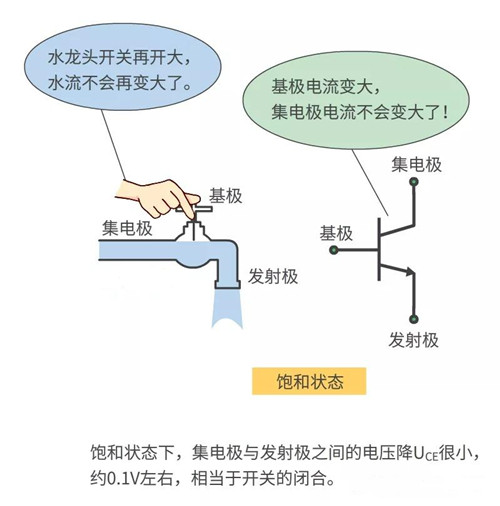

当三极管发射结正偏，集电结正偏时，三极管任务在饱和状况。在饱和状况下，三极管集电极电流ic的巨细已不受基极电流ib的节制，ic与ib不再成比例干系。
饱和状况下的三极管基极电流ib变大时，集电极电流ic也不会变大了，这就相称于水龙头的开关已开得比拟大了，开关再开大时，流出的水流也不会再变大了。
