受控源又称为非自力源。普通来讲，一条歧路的电压或电流遭到非本歧路之外的其余身分节制时统称为受控源。对简略的受控源，如一条歧路的电压或电流遭到别的一条歧路的电压或电流节制的环境，如许的受控源是由两条歧路构成的一种抱负化电路原件。受控源的第一条歧路的节制歧路，呈开路或短路状况；第二条歧路是受控歧路，它是一个电压源或电流源，起电压或电流的量值遭到第一条歧路的电压或电流的节制。如许的受控源分为四类，别离为电流节制的电压源，电流节制的电流源，电压节制的电压源和电压节制的电流源。
简略说，便是电流巨细受电压节制的电源。

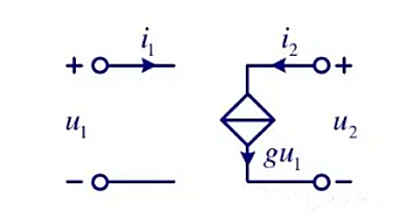

电压节制型电流源（UCCS），简称压控电流源。有常数 gm=i/u1，称为转移电导。
电流源是一种经常使用的电路，如产业中4-20mA输入，LED恒流驱动，和一些传感器能够也须要恒流驱动等。
经常使用的压控电流源电路：

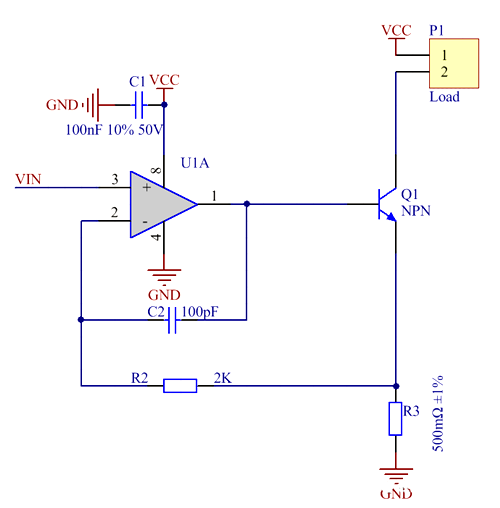

电路很简略，运放+晶体管构成。P1为负载，按照运放虚短虚断的道理，负载电流I=VIN/R3。是以经由过程节制VIN的电压便可节制负载电流的巨细。
此中R2和C2的感化是在输入电压和负载刹时变更时保障电路的不变，能够懂得为一个滤波电路。R2应比R3大良多，但也不适合太大（太大的话运放的偏置电流将会发生较大的偏置电压）。RC参数也会影响电路的静态呼应速率，是以也不适合太大。固然把R2短路，C2间接去掉，电路也是能够一般任务的。
由于三极管的发射极电流不完整即是集电极电流，以是负载电流会有必然的偏差。电路中Q1也能够换成NMOS管。可是MOS管是电压型器件，须要注重的是当R3上的电压较大时，运放的供电电压要充足大，以保障MOS管能一般开启。
别的须要注重的是散热题目。以上述电路为例，假定VCC为12V，负载电阻为2Ω，当电流为0.5A时，负载和R3上的压降为1.25V，则三极管上的功率为（12-1.25）*0.5=5.375W。须要加一个比拟大的散热片才行。
运放的挑选应尽量挑选低偏置电压和轨至轨输入的运放，以减小偏差，和知足小电流输入的请求。
上述电路存在一个题目便是负载不共地，在某些场景能够不合用。上面先容别的一种负载共地的压控电流源：

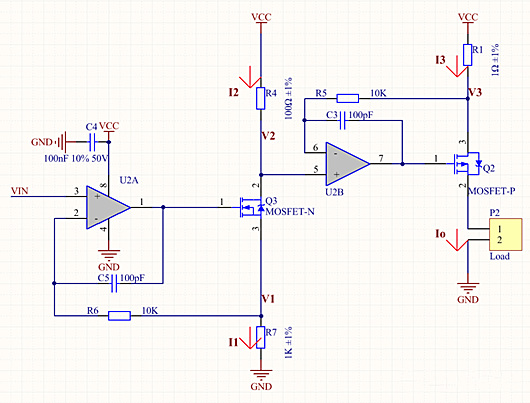

在本来的根本上又增添了一级电路，后一级的MOS管为PMOS。道理也很简略。
推到一下：
VIN=V1，
I2=I1=VIN/R7，
V2=VCC-I2*R4=VCC-VIN*R4/R7,
V3=V2，
Io=I3=(VCC-V3)/R1= VIN*R4/(R1*R7)。
以上图为例，1V输入电压对应100mA输入电流。
电路设想时的注重事变与第一种近似，不再赘述。
