BTL电路，BTL功率缩小器图文详解-KIA MOS管
信息来历：本站 日期：2023-12-15
BTL 是英文Balanced Transformer Less 的简写，BTL功率缩小器是一种桥接式推挽电路，功率缩小器的输出级与扬声器间接纳电桥式的毗连体例，首要处理OCL、OTL功放效力虽高，但电源操纵率不高的题目。
BTL功率缩小器首要用于一些请求输出功率比拟大的场所，还用于一些高压供电的放音机中。
与OCL、OTL功放比拟，在不异的任务电压和不异的负载前提下，BTL是它们输出功率的3至4倍．在单电源的环境下，BTL能够不必输出电容，电源的操纵率为普通单端推挽电路的两倍，合用于电源电压低而须要取得较大输出功率的场所，在新型的集成功放电路中操纵比拟普遍。
简略的BTL缩小器是两个极性相反的OTL缩小器或无变压器的OCL缩小器鞭策的。
图所示是BTL-Ui功率缩小器的电路布局表示图。这类功率缩小器由两组功率缩小器组成，扬声器BL1接在两组功率缩小器的输出端之间。同时，要给两个功率缩小器输出巨细相称、相位相反的旌旗灯号。
根基任务道理是：在输出旌旗灯号Ui为正半周期间，输出旌旗灯号-Ui为负半周，输出旌旗灯号Ui经缩小器1缩小后从其输出端输出，这一输出旌旗灯号在输出端为正半周旌旗灯号。与此同时，输出旌旗灯号-Ui经缩小器2缩小后从其输出端输出，这一输出旌旗灯号为负半周。如许，流过扬声器BL1的电流标的目的为从上而下。
当输出旌旗灯号变更了半周后，输出旌旗灯号Ui为负半周，-Ui为正半周，这时候候两个输出旌旗灯号颠末各自的缩小器缩小后，缩小器2输出端输出的是正半周旌旗灯号，而缩小器1输出端输出的是负半周旌旗灯号，这时候候旌旗灯号电流是从下而上地流过扬声器BL1，在BL1中取得了一个完全的旌旗灯号。
（1）输出功率与OTL 电路比拟，在不异直流任务电压+V 和扬声器阻抗相称时，输出功率是OTL 电路的4 倍。由此可知，BTL 功率缩小器的输出功率大，在较低直流任务电压下也能取得较大的输出功率，以是能够用于一些高压供电的机械中作为功率缩小器。
（2）功放输出级所用元器件比OTL 输出级多一倍，即两组OTL（或两组OCL）电路能力组成一组BTL 电路。
（3）输出端无耦合电容，并且扬声器不接地，即所谓的负载浮地，这对补缀不便利，扬声器很轻易烧坏，这一点与OCL 电路不异。凡是，在扬声器回路中串一只保险丝对扬声器停止过流掩护，可是这类掩护的结果不佳，以是有的设有特地的扬声器掩护电路。
（4） BTL 输出级现实上由两组OTL 电路组成，如许就须要有两个巨细相称、相位相反的鼓励旌旗灯号。电路中须要有分负载缩小器，也有些BTL 电路接纳自倒相体例，即操纵一组OTL 电路的输出旌旗灯号经衰减后送到另外一组OTL电路的反向输出端。
（1）流过扬声器的旌旗灯号电流是从一组电路输出端流出，流入另外一组电路的输出端，当输出旌旗灯号变更了半周以后，扬声器中的旌旗灯号电流标的目的相反。
（2）阐发BTL 功率缩小器时，首要阐发输出真个旌旗灯号源电路，即发生巨细相称、相位相反两个旌旗灯号的电路。阐发分负载缩小器时，首要领会集电极电阻即是发射极电阻，集电极电流约即是发射极电流。
（3）扬声器不接地，并不是说扬声器某一端与地之间不直流电压，只是扬声器两根引脚之间不直流电压，以是不直流电流流过扬声器。补缀中，切不可将扬声器的某一根引脚间接接地，不然会有很大的直流电流流过扬声器，烧坏扬声器。当BTL 输出级呈现毛病时，两组电路输出的直流电压不相称，将有很大的直流电流流过扬声器，扬声器也会被烧坏。

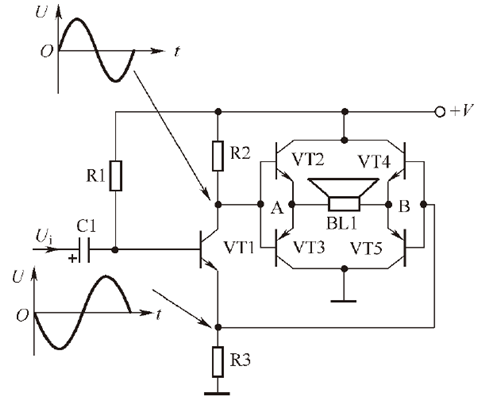

图所示是分立元器件BTL 功率缩小器道理电路。电路中，VT1 组成分负载缩小级（也是鞭策级缩小器），VT2～VT5 组成输出级缩小器。

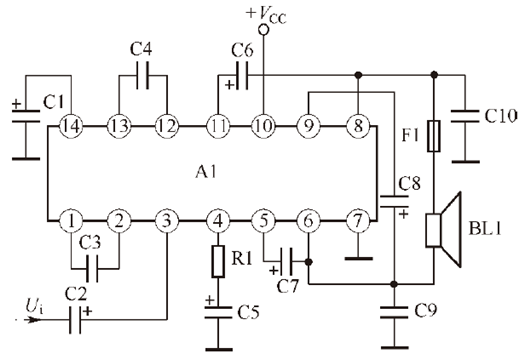

图所示是单声道BTL 音频功率缩小器集成电路。电路中，集成电路A1 内电路中具备两组OTL 音频功率缩小器集成电路（由于接纳单电源供电），还插手特别的旌旗灯号衰减电路（用于取得两个巨细相称、相位相反的鼓励旌旗灯号）， Ui是输出旌旗灯号，BL1 是扬声器。
