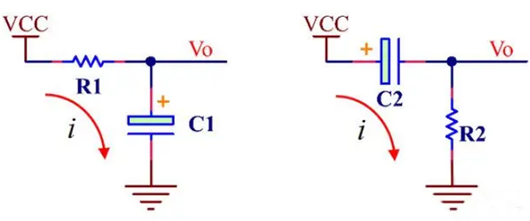

以下图所示，R1与C1构成积分电路，R2与C2构成微分电路。
在利用中常常会利用RC对单片机停止复位设想，比方Vo接单片机复位端，单片机有的须要低电平复位，而有的须要高电平复位，复位的时候也有明白的请求，上面分享2个案例。
设想一
1.请求低电平复位
2.低于1V以下保持10ms+
请求低电平复位，即挑选RC积分电路，因为上电刹时C1呈短路状况，以是Vo为低电平，因为电阻R1的存在，使Vo从0V电平呈指数纪律渐渐回升，当回升到1V的时候请求大于10ms。

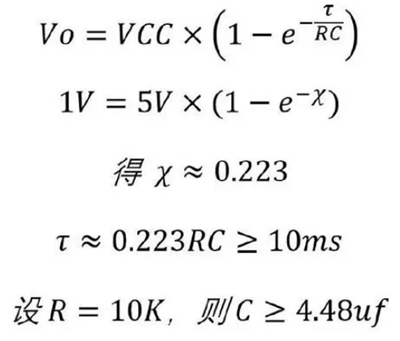

计较进程：
选经常使用电容参数4.7uf便可到达请求，在现实利用中还须要斟酌一些余量，比方电阻、电容参数存在偏差，5V电压也存在偏差，会形成时候转变。
设想二
1.请求高电平复位
2.高于4V以上保持10ms+
请求高电平复位，即挑选RC微分电路，因为上电刹时C2呈短路状况，以是Vo为5V电平，因为电阻R1的存在，使Vo电平从5V呈指数纪律渐渐降落，当降落到4V时请求大于10ms。

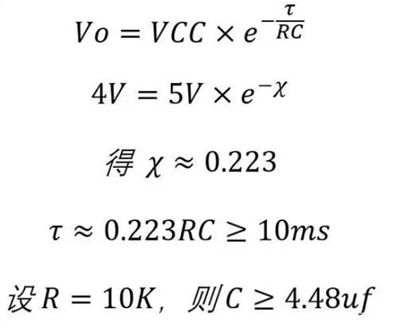

计较进程并不多大差别，只是第一个公式稍稍变更。

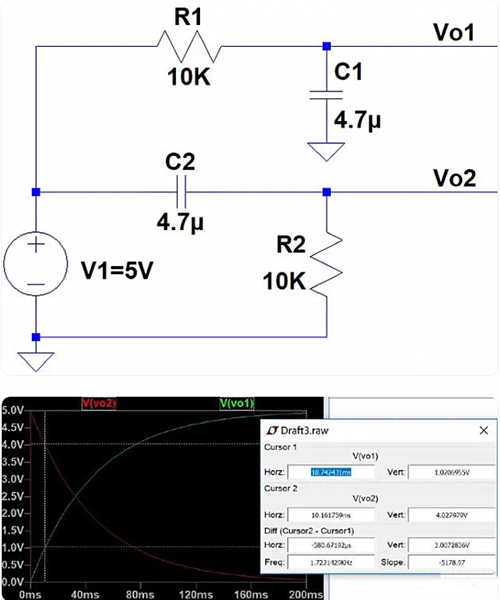

摹拟仿真，积分电路由R1和C1构成，从Vo1输入，为便利察看和对照，将微分电路C2和R2一路接入，由Vo2输入。
仿真道理图以下图2所示，仿真成果波形以下图3所示：
仿真图3中的绿线为积分电路输入Vo1，红线为微分电路输入Vo2。能够看到，绿线（积分输入Vo1）在1.02V摆布时的时候为10.7ms，红线（微分输入Vo2）在4.02V摆布的时候为10.1ms，申明合适设想请求。
