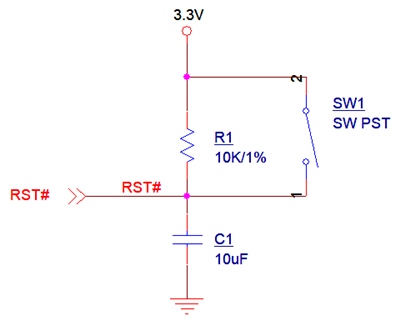

复位电路任务道理以下图所示，VCC上电时，C充电，在10K电阻上出现电压，使得单片机复位;几个毫秒后，C布满，10K电阻上电流降为0，电压也为0，使得单片机进入任务状况。任务时代，按下S，C放电，在10K电阻上出现电压，使得单片机复位。松开S，C又充电，几个毫秒后，单片机进入任务状况。
单片电机路中，最小体系包含有 RC 上电主动复位电路。 RC 上电主动复位电路（以下简称 RC 电路），望文生义便是在体系上电的时辰主动给 RST 脚一下有用的高电平或低电平使 MCU 复位。是以在搭建 RC 电路的时辰须要计较 RC 电路中的电阻和电容的取值。

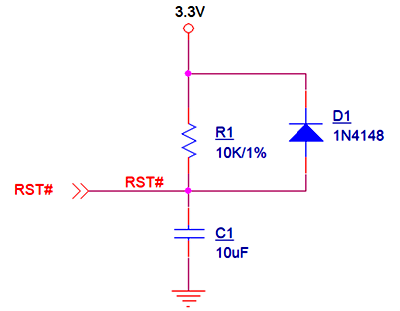

低电平有用复位时的RC电路的复位时辰的计较进程--其对应的道理图以下：
复位电路是针对低电平有用复位而言的，此中二极管是起着在断电的环境下能够或许很快的将电容两头的电压开释掉，为下次上电复位筹办。
假定电容两头的初始电压为U0（普通环境下设为0V），T时辰电容两头电压为UT。3.3V电压设为VCC。
由流经电容的电流I和电容两头的电压变更干系式：I=C*dUt/dt
能够获得：Idt=CdU t
双方别离积分能够的获得：IT=∫（0-1）CdUt；即IT=CUt?C*U0（此中U0=0V），
由VCC=UR+UT 能够获得公式：VCC=R1*（C*UT/T）+UT
假定对电容充电至0.9VCC时实现复位，此时能够得出T=9RC，T便是所须要的复位时辰。
普通芯片的复位时辰是给出的，R，C此中能够本身肯定一个值，而后再求出别的一个值
高电平有用复位时的RC电路的复位时辰的计较进程--其对应的道理图以下：
假定电容两头的初始电压为U0（普通环境下设为0V），T时辰电容两头电压为UT。
电容的充电电流为：
同理能够获得在T时辰的流经电阻的电流值为I=C1*VCC/T 电阻两头的电压可定：UR=R1*（C1*UT/T）
以是又：VCC=UR+UC1
在T时辰时电容充电为UT ，若UR≥0.9VCC时，高电平复位有用，则能够有UT=0.1VCC，
故可有：0.9VCC=R1*（C10.1VCC/T），故能够获得：T=（1/9）*R1*C1。
此中T便是所需的复位时辰，道理图中的电阻电容肯定一个值，便能够求出另外一个值了。
普通咱们在现实利用中间接取电容充电时辰t=RC
如上图所示：R=10KΩ，C=10uF，则t=100ms
