ocl功放电路道理,电路图,ocl功放电路功率-KIA MOS管

信息来历:本站 日期:2023-12-13

分享到:

ocl功放电路道理,电路图,ocl功放电路功率-KIA MOS管


OCL电路称为无输出电容间接耦合的功放电路。

ocl功放电路,电路图,功率

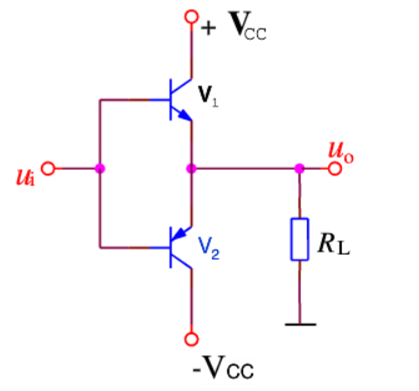

任务道理:

当输出旌旗灯号为正半周期时,V1导通,V2停止,电流标的目的为+vcc,V1的集电极,V1的发射极,负载,地。

当输出旌旗灯号为负半周期时,V1停止,V2导通,电流标的目的为地,负载,V2的发射极,V2的集电极。


OCL全对称功率缩小器请求中点电压靠近0V,当建造功放调试时中点电压不为OV时,就须要调剂,因为OCL功放是全对称电路,以是电路中元器件参数也请求完整对称,若是元器件参数错误称,功放输出中点电压会跨越划定幅度,比方大于200mV,此时就须要对功放中点电压停止调剂,调剂时首要改换输出差分电路三极管,输出差分电路某一只三极管和别的三极管参数不同较大,会引发功放输出的中点直流电压较大,此时须要逐一改换差分三极管,每改换一只差分电路三极管就测试一下中点电压,傍边点电压比拟小时,就不需改换了,别的需对全部电路的对称性查抄,差分今后电路参数错误称也需改换,建造功放时,电阻最好挑选金属膜电阻,请求精度在5%之内,最好为精度1%,差分电路三极管挑选差分电路公用三极管而不是通俗三极管。

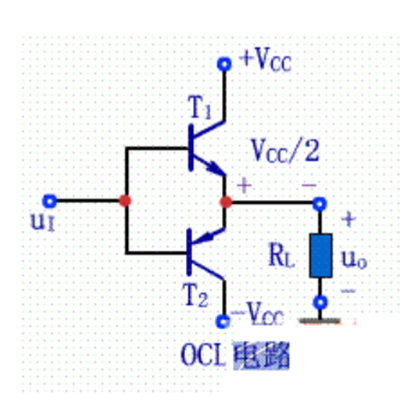

静态阐发

静态时,ui?=?0V?,?T1、T2均不任务??uo?=?0V,Uce1=+Vcc,Uce2=-Vcc

ocl功放电路,电路图,功率

静态阐发

Ui>0,T1导通,T2停止,电流为Ic1,负载获得上正下负的电压。

Ui<0,T2导通,T1停止,电流为Ic2,负载获得上负下正的电压。

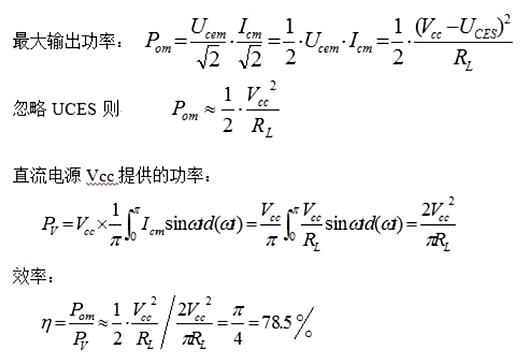

ocl功放电路,电路图,功率


ocl功放电路,电路图,功率

长处:电路免却大电容,改良了低频呼应,有益于完成集成化。


错误谬误:三极管发射管间接毗连到负载电阻上,若静态任务点平衡或电路外面元器件破坏。现实利用的电路中常常在负载回路转入熔断丝作为掩护办法。

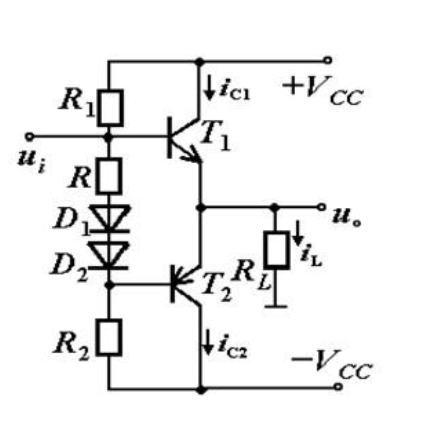

为了处理正向传输小于负向传输的题目,能够接纳两种体例:插手自举电路和插手有源负载搭建电路。

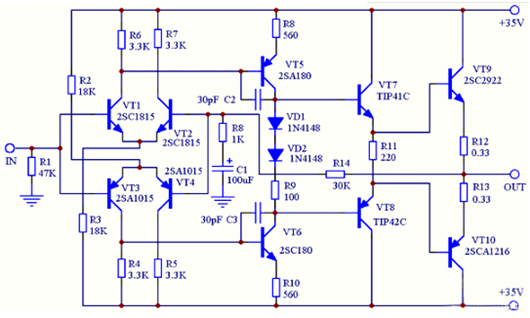

ocl功放电路图一

如图所示是一款接纳全互补对称电路驱动体例的OCL功放,分手元件布局,电路的第一级接纳互补对称差分电路,每管的静态任务电流约1mA,选用优良低噪声互补管2SC1815、2SA1015作互补差分对管,有较低的噪声和较高的静态规模。


第二级电压缩小接纳互补推挽电路,接纳高互补对管A180、C180,任务电流约5mA,两管集电极串接的二极管和电阻为缓冲级供给约1.6V的偏置电压。


两只互补中功率对管TIP41C、TIP42C组成射随器缓冲驱动级,增设射随器缓冲驱动级是古代OCL电路的首要特色之一,它主电压缩小级具备较高的负载阻抗,有不变而较高的增益。


同时它又为输出级供给较低的输出内阻,可加快对输出管结电容Cbe的充电速率改良电路的瞬态特征和频次特征。

ocl功放电路,电路图,功率

该级的任务电流也获得较大,普通为(10-20)mA,个体机型乃至高达100mA,与输出级的静态电流差未几,可以使输出级获得充实驱动。


其发射极电阻接纳了悬浮接法(不接中点),可迫使该级处于完整的甲类任务状况,同时又为输出级供给了偏置电压。


输出级为传统的互补OCL电路,接纳了FT高达60MHz的三肯大功率互补对管C2922、A1216,静态电流约为100mA。输出端与输出级反相输出端接有环路负反应收集,并将电路增益设定为31倍。

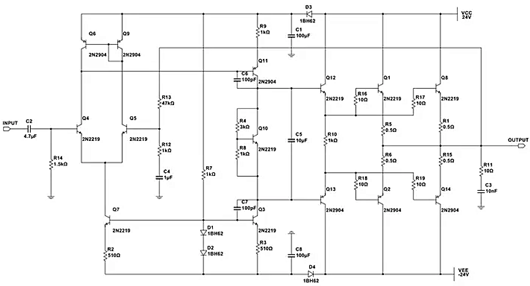

典范OCL差分功放电路图二

ocl功放电路,电路图,功率
