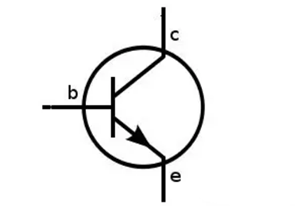

NPN晶体管是最罕见的三极管（BJT），它是一个双极结晶体管（BJT），有三条腿，别离是：基极 （b）集电极 （c）发射极 （e）。
三极管处于翻开状况时，电流能够从集电极流过三极管到发射器。当它封闭时，不电流能够活动。
三极管的任务道理：当电流从基极流向发射极时，三极管导通，以便更大的电流能够从集电极流向发射极。
三极管是电流节制型器件
三极管的导通，须要在其b极供给电流，能力使ce导通，流过ce之间的电流与b极电流的干系是Ib*β=Ice。这个β称为三极管的缩小倍数，从规格书获得，典范值是100，统一个芯片差别Ib的β也是差别的。

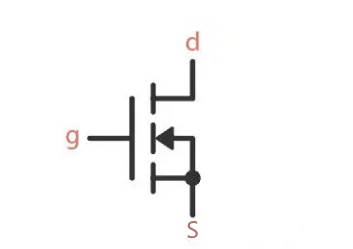

MOSFET场效应管是另外一种经常使用的晶体管范例。它也具备三个引脚：栅极（G）漏极（D）源极（S）。
MOSFET的任务道理近似于三极管，但有一个首要的区分：
1、在三极管中，从基极到发射极的电流决议了有几多电流能够从集电极流向发射极。
2、在MOSFET晶体管中，栅极和源极之间的电压决议了有几多电流能够从漏极流向源极。
MOS管是电压节制型器件
MOS管的导通，以NMOS管举例，须要供给必然的Vgs电压，这个参数在规格书中成为Vgs（th）,也便是导通所须要的电压。
NPN晶体管是最罕见的三极管（BJT）。可是另有另外一种称为PNP晶体管，其任务体例不异，只是一切电流都朝相反的标的目的。在挑选晶体管时，要记着的最首要的事情是晶体管能够蒙受几多电流。这称为集电极电流（IC)。
N 沟道 MOSFET和P 通道MOSFET的任务体例不异，只是电流沿相反标的目的活动，并且栅极到源极的电压必须为负能力将其翻开。
挑选MOSFET时要记着的两件事是：栅源至源极阈值电压，须要高于此值的电压能力翻开晶体管，持续漏极电流，这是能够流过晶体管的最大电流量。

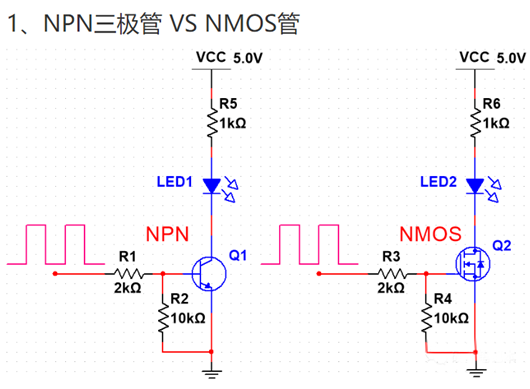

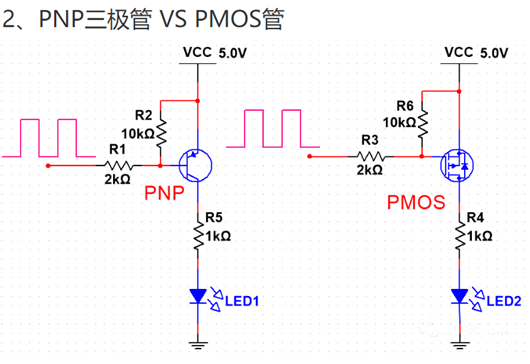

以点亮一个灯为例（MOS管点灯太豪侈了，这里假定LED为负载）
