彩灯节制电路设想,彩灯节制电路图-KIA MOS管
信息来历：本站 日期：2023-12-12

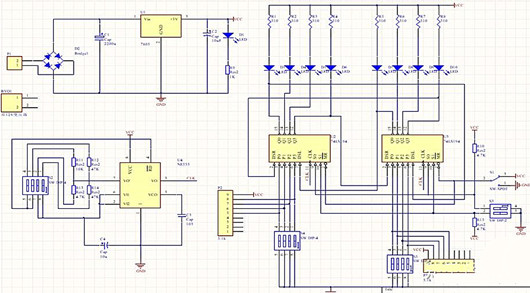

由555组成的多谐振荡器输入时候脉冲供给给74LS194;经由过程1个拨码开关节制2个74LS194的清零端，完成全亮、全灭功效；经由过程两组4位共8个拨码开关来节制8个彩灯的预置；经由过程2个拨码开关来挑选S1,S0的状况，别离完成彩灯的摆布挪动、坚持和预置的功效。

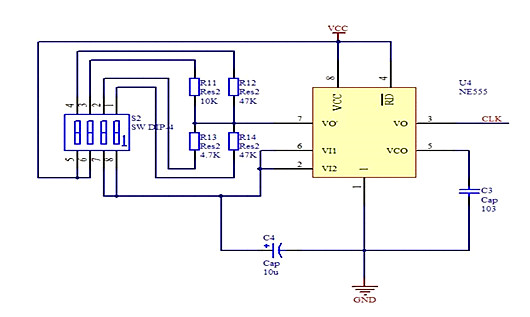

由555组成的多谐振荡器首要用来发生脉冲旌旗灯号。555按时器是一种摹拟和数字功效相连系的中规模集成器件。普通用双极性工艺建造的称为555,用CMOS工艺建造的称为7555,除单按时器外,另有对应的双按时器556/7556。
555按时器的电源电压规模宽，可在5~16V任务,最大负载电流可达200mA,7555可在3~18V任务,最大负载电流可达4mA，因此其输入可与TTL。CMOS或摹拟电路电平兼容。
555按时器本钱低，机能靠得住，只要要外界几个电阻、电容，便能够完成多谐振荡器、单稳态触发器及施密特触发器等脉冲发生与变更电路。按一下运转键后，可瞥见输入端是呈现凹凸电平瓜代，时候距离是由电路中的电容和电阻决议。

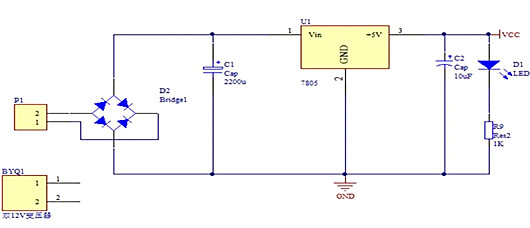

电源电路接纳7805集成稳压器作为稳压器件， 220V电源整流滤波后送入7805稳压，在输入端接一个10uF电容进一步滤除纹波，获得5V稳压电源，LED作为唆使灯。
两片74LS194芯片来完成彩灯的摆布移功效。

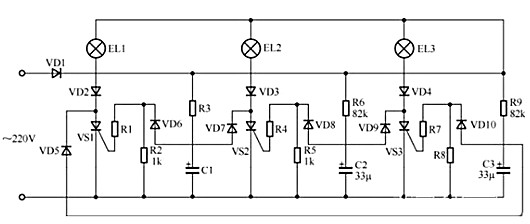

该电路由EL1、EL2和EL3三只彩灯及响应的节制元件组成。220V交换电压经VD1半波整流后给C1～C3充电，当电容上的充电电压到达必然数值时，会使晶闸管VS1～VS3导通，灯胆EL1～EL3点亮。
因为电容C1～C3上的充电不会完整同步，假定VS2先导通，EL2先亮，此时C3持续充电，而C1的电压经VD3和VS2放电，VS1不能导通。跟着C3的充电，其上电压持续降低，会使VS3导通，EL3点亮。VS3导通后组成了C2的放电回路，C2上的电压降落，VS2停止，EL2燃烧。
与此同时，C1起头充电。颠末一段时候后，VS1导通，EL1点亮。C3放电，VS3停止，EL3燃烧，C2充电…如斯轮回。从视觉上能够看到EL1、EL2、EL3三只彩灯挨次点亮，像流水一样，可增加喜庆氛围。
