ss510二极管参数,ss510二极管代换-KIA MOS管

信息来历:本站 日期:2023-12-08

分享到:

ss510二极管参数,ss510二极管代换-KIA MOS管


SS510是肖特基二极管,由硅资料制成,封装SMA/SMB/SMC,其比拟凸起的特色是,正向压下降,反向规复时候极短,具备较低的反向泄电流和疾速的开关速率,凡是被用于高速开关电路和高效能量转换器等利用中。


肖特基二极管是以金属和半导体打仗构成的势垒为根本的二极管具备正向压下降(0.4--0.5V)、反向规复时候很短(10-40纳秒),并且反向泄电流较大,耐压低,普通低于150V,多用于低电压场所。


ss510二极管参数

SS510的最大反向电压为100V,最大延续电流为5A。是以,若是利用中的输入电流小于5A并且输入电压小于100V,那末SS510能够作为开关电源的输入二极管利用。


最大反复峰值反向电压:100V

最大直流阻断电压:100V

最大正向均匀整流电流:5.0A

反向规复时候:10ns(纳秒)以下

当电流=5.0A时,正向压降:0.85V

最大反向直流电流TA=25℃:0.5mA

额外直流阻断电压TA=100℃:20.0mA

任务温度规模:-50~+150℃

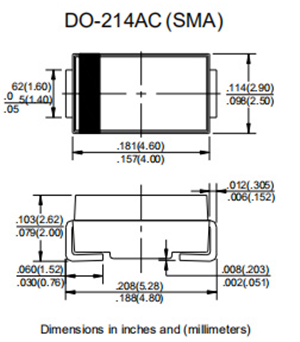

ss510二极管参数,ss510二极管代换

ss510二极管代换

SS510能够用SS315和SS320型号替换,是由于SS510、SS315和SS320都是肖特基二极管,参数不异,是以它们能够彼此替换利用。


二极管的击穿

当二极管两头的反向电压增大到某一数值,反向电流会急剧增大,二极管将落空双方领导电特征,这类状况称为二极管的击穿。


电击穿时二极管落空单领导电性。若是二极管不因电击穿而引发过热,则单领导电性不必然会被永远粉碎,在撤消外加电压后,其机能仍可规复,不然二极管就破坏了。因此利用时应防止二极管外加的反向电压太高。
