MOS管驱动电压普通几多？最大几多？详解-KIA MOS管
信息来历：本站 日期：2023-12-06
MOS管驱动电压是不是是越高越好，分两方面阐发，起首驱动电压低，象征着咱们在开关MOS时发生的开关消耗比拟小，出格是在一些高频利用中。
可是另外一方面，在一些利用MOS停止大电流开关利用的场所中，由于电流比拟大，此时MOS由于Rds导通内阻的存在，会致使MOS发烧比拟严峻，为了减小MOS管的发烧，咱们普通经由过程进步Gate驱动电压来下降MOS管的Rds导通内阻，从而下降发烧。
咱们都晓得MOS管由于GS,GD寄生电容的存在致使MOS管存在一个平台电压，以是驱动电压最少应大于平台电压，使得MOS督任务在饱和区。
过驱动电压Vod=Vgs-Vth。能够或许懂得为：跨越驱动门限（Vth）的残剩电压巨细。
1)只要在过驱动电压“大于零”的环境下，沟道才会构成，MOS管才会任务。也便是说，能够或许利用过驱动电压来判定晶体管是不是导通。
2）沟道电荷几多间接与过驱动电压二次方成反比。也便是说，能够或许利用过驱动电压来计较饱和区的电流。
3）若是能够或许加倍深切懂得的话，能够或许贯通到过驱动电压不但单合用于指代Vgs，也合用于指代Vgd。
即
Vod1=Vgs-Vth；
Vod2=Vds-Vth；
若是两种Vod都大于零，申明晶体管沟道全开，也便是处于线性区。只要一种Vod大于零，申明晶体管沟道半开（在DS肆意一端没翻开有夹断），也便是处于饱和区。

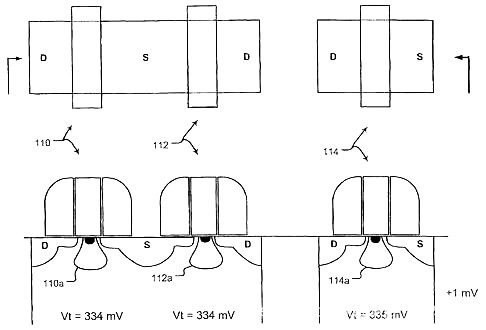

MOS管驱动电压 阈值电压受衬偏效应的影响，即衬底偏置电位，du零点五微米工艺程度下一阶mos spice模子的规范阈值电压为nmos0.7v pmos负 0.8，过驱动电压为Vgs减Vth。
MOS管，当器件由耗尽向反型改变时，要履历一个 Si 外表电子浓度即是空穴浓度的状况。此时器 件处于临界导通状况，器件的栅电压界说为阈值电压，MOSFET的主要参数之一 。
MOS管的阈值电压即是背栅和源极接在一路时构成沟道须要的栅极对source偏置电压。若是栅极对源极偏置电压小于阈值电压，就不沟道。
PMOS的任务道理与NMOS相近似。由于PMOS是N型硅衬底，此中的大都载流子是电子，多数载流子是空穴，源漏区的搀杂范例是P型。
PMOS的任务前提是在栅上相对源极施加负电压，亦即在PMOS的栅上施加的是负电荷电子，而在衬底感到的是可活动的正电荷空穴和带牢固正电荷的耗尽层，不斟酌二氧化硅中存在的电荷的影响，衬底中感到的正电荷数目就即是PMOS栅上的负电荷的数目。
当达到强反型时，在相对源端为负的漏源电压的感化下，源真个正电荷空穴颠末导通的P型沟道达到漏端，构成从源到漏的源泄电流。一样地，VGS越负(相对值越大)，沟道的导通电阻越小，电流的数值越大。
MOS管驱动电压
一般驱动10-15，不要跨越20V。
开启的阈值电压4-5V。
关断最好有-5到-10V，或坚持低阻。
