耗尽型mos管标记、道理、用处-KIA MOS管

MOS管分为结型、绝缘栅型两大类。结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效应管（JGFET）则因栅极与别的电极完整绝缘而得名。但按导电体例来别离，场效应管又可分红耗尽型与加强型。

差别的地方：结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有加强型的。

耗尽型：即在0栅偏压时就能够或许导电的器件，便是说耗尽型MOS管在G端( Gate )不加电压时就有导电沟道存在。

加强型：即在0栅偏压时是不导电的器件，只需当栅极电压的大于其阈值电压时能力呈现导电沟道的场效应管，也便是说加强型MOS管只需在开启后，才会呈现导电沟道。

任务道理：

耗尽型：当VGS=0时即构成沟道，加上准确的VGS时，能使大都载流子流出沟道，因此“耗尽”了载流子，使管子转向停止。即：耗尽型MOS管的VGS (栅极电压)能够或许用正、零负电压节制导通。

加强型：当VGS=0时管子是呈停止状况，加上准确的VGS后，大都载流子被吸收到栅极，从而“加强”了该区域的载流子，构成导电沟道。即：加强型MOS管必须使得VGS>VGS (th) (栅极阈值电压)能导通。

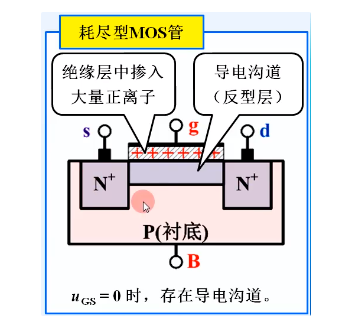

耗尽型MOS管布局

①以低搀杂的P型硅片为衬底

②操纵分散工艺建造两个高搀杂的N+区，并引出两个电极，别离为源极s，漏极d

③在半导体上建造一层SiO2绝缘层，在SiO2上建造一层金属铝，引出电极，作为栅极g

④在SiO2绝缘层中掺入大批正离子，那末即便Ugs=0,在正离子感化下，P衬底的外表会有电子会聚，也会构成反型层，形成漏-源之间存在导电沟道。

⑤只需在d-s之间加电压，就会发生漏极电流。 (Ugs＞Ugs(off))

⑥Ugs为正时，反型层变宽，导电沟道电阻下降

⑦当Ugs从零减小到必然值时，反型层消逝，漏-源之间的导电沟道消逝，此时Ugs称为夹断电压Ugs(off)

⑧Ugs能够或许在正、负值得必然规模内完成对id的节制，且任然坚持栅-源之间的绝缘电阻。

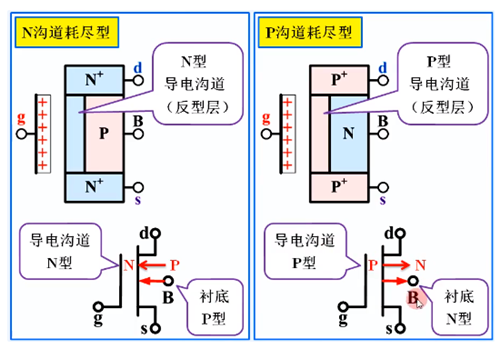

两类耗尽型MOS管

经由过程导电沟道所带电荷判定(箭头所指的便是N沟道)

导电沟道为N则为N沟道耗尽型MOS管

导电沟道为P则为P沟道耗尽型MOS管

耗尽型功率MOS管用处

固态继电器

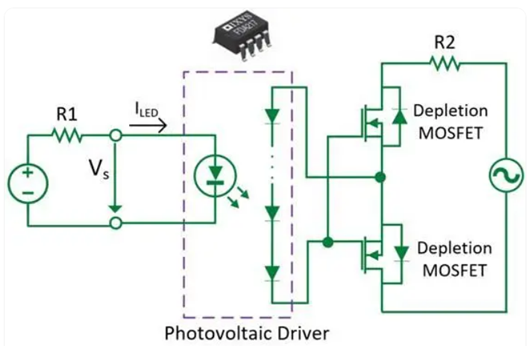

如图所示，耗尽型MOSFET在完成以固态继电器（SSR）代替机器继电器（EMR）的负载开关方面表现超卓。固态继电器的首要长处是不受磁场影响，因为不机器触点而具备更高的靠得住性，并且节流了PCB占用空间。医疗装备、产业主动化、丈量和测试装备和花费电子等操纵都普遍利用固态继电器。

开关型电源的启动电路 - SMPS

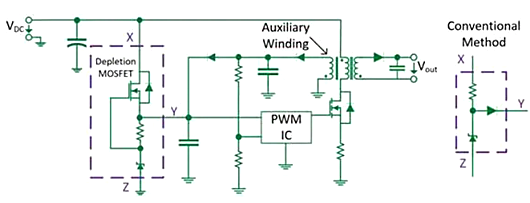

SMPS传统启动电路体例是经由过程功率电阻和齐纳二极管。在这类体例中，即便在启动阶段以后，功率电阻也会延续耗损功率，这致使PCB上的热量太高，任务效力低下，和SMPS输出任务电压规模遭到限定。能够或许接纳基于耗尽型MOSFET的体例来替换，如图所示。

耗尽型MOSFET供给PWM IC所需的初始电流以启动运作。在启动阶段以后，赞助绕组将天生PWM IC所需的功率。在普通运转时代，耗尽型MOSFET因为静态电流较低，因此所耗损的功率起码。

这类体例的首要上风是在启动序列操纵以后的功耗实际值为零，从而进步了全体效力。另外，所占用的PCB面积更小，并可完成广泛的直流输出电压规模，这对很多操纵（如太阳能逆变器）是相当主要的。

用于SMPS启动电路的耗尽型MOSFET
