电力场效应晶体管，是一种单极型的电压节制器件，电力场效应管分为结型和绝缘栅型，凡是首要指绝缘栅型中的MOS型（Metal Oxide Semiconductor FET），简称电力MOSFET（Power MOSFET），结型电力场效应晶体管普通称作静电感到晶体管（Static Induction Transistor——SIT）。
电力场效应管（power mosfet）有自关断才能,并且有驱动功率小,开关速率高、无二次击穿、宁静任务区宽等特色。由于其易于驱动和开关频次可高达500kHz，出格适于高频化电力电子装配，如利用于DC/DC变更、开关电源、便携式电子装备、航空航天和汽车等电子电器装备中。但由于其电流容量小，耐压低，普通只合用于功率不跨越10kW的电力电子装配 。
电力场效应晶体管品种和布局有很多种，按导电沟道可分为P沟道和N沟道，同时又有耗尽型和加强型之分。在电力电子装配中，首要利用N沟道加强型。
电力场效应晶体管导机电理与小功率绝缘栅MOS管不异，但布局有很大区分。小功率绝缘栅MOS管是分散构成的器件，导电沟道平行于芯片外表，横向导电。电力场效应晶体管大多接纳垂直导电布局，进步了器件的耐电压和耐电流的才能。按垂直导电布局的差别，又可分为2种：V形槽VVMOSFET和双分散VDMOSFET。

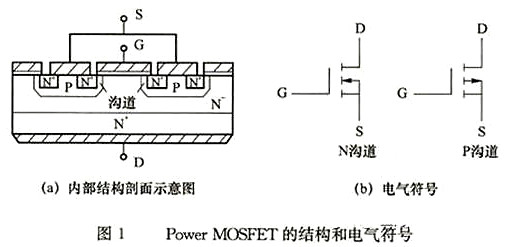

电力场效应晶体管接纳多单位集成布局，一个器件由不计其数个小的MOSFET构成。N沟道加强型双分散电力场效应晶体管一个单位的部面图，如图1(a)所示。电气标记，如图1(b)所示。
电力场效应晶体管有3个端子：漏极D、源极S和栅极G。当漏极接电源正，源极接电源负时，栅极和源极之间电压为0，沟道不导电，管子处于停止。若是在栅极和源极之间加一正向电压UGS，并且使UGS大于或即是管子的开启电压UT，则管子守旧，在漏、源极间流过电流ID。UGS跨越UT越大，导电才能越强，漏极电流越大。
静态特征
（1）漏极电流ID和栅源间电压
漏极电流ID和栅源间电压UGS的干系称为MOSFET的转移特征。
ID较大时，ID与UGS的干系类似线性，曲线的斜率界说为跨导Gfs。

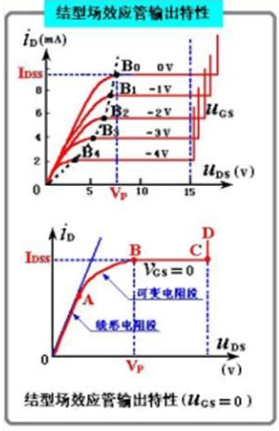

（2）MOSFET的漏极伏安特征（即输出特征）：
停止区（对应于GTR的停止区）
饱和区（对应于GTR的缩小区）
非饱和区（对应GTR的饱和区）
任务在开关状况，即在停止区和非饱和区之间往返转换。
漏源极之间有寄生二极管，漏源极间加反向电压时导通。
通态电阻具备正温度系数，对器件并联时的均流有益。
（3）静态特征
守旧进程
守旧提早时候td(on)
回升时候tr
守旧时候ton——守旧提早时候与回升时候之和
关断进程
关断提早时候td(off)
降落时候tf
关断时候toff——关断提早时候和降落时候之和
MOSFET的开关速率
MOSFET的开关速率和Cin充放电有很大干系。
可下降驱动电路内阻Rs减小时候常数，加速开关速率。
不存在少子贮存效应，关断进程很是敏捷。
开关时候在10~100ns之间，任务频次可达100kHz以上，是首要电力电子器件中最高的。
场控器件，静态时几近不需输出电流。但在开关进程中需对输出电容充放电，仍需必然的驱动功率。
开关频次越高，所需要的驱动功率越大。
